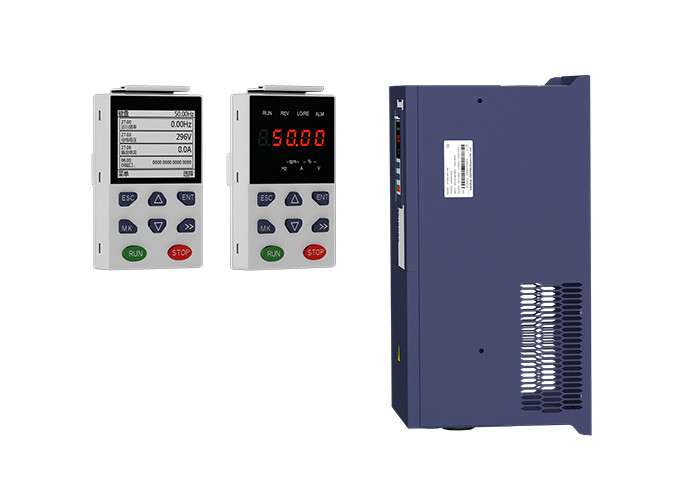

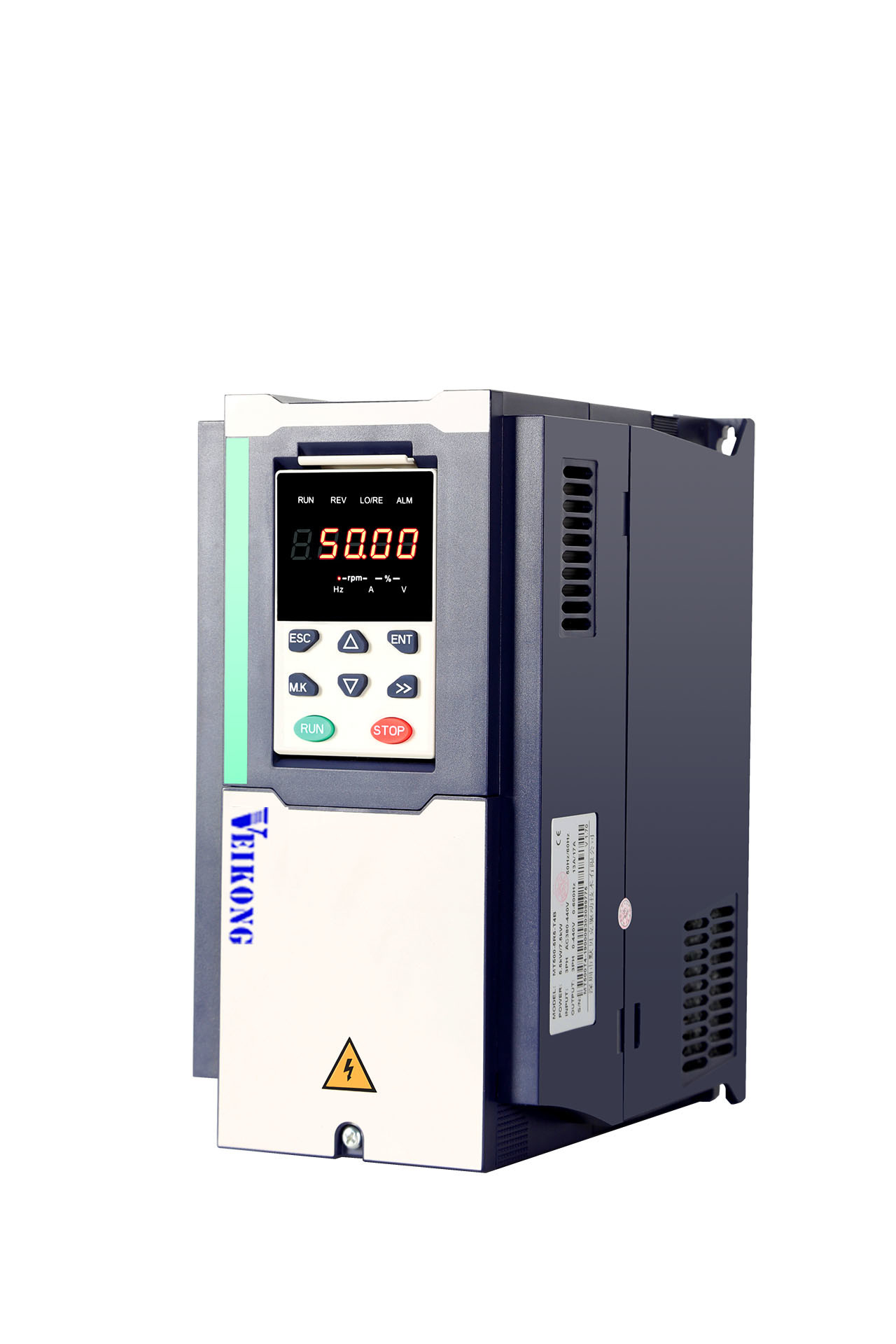

Frequenz-Antriebs-Vektor-Steuerung IP65 22kw 30hp VFD variable
| Herkunftsort | CHINA |
|---|---|
| Markenname | VEIKONG |
| Zertifizierung | CE, ROHS |
| Modellnummer | VFD500-022G/030GT4B |
| Min Bestellmenge | 1 |
| Preis | Please contact quotation |
| Verpackung Informationen | <45kw-Inverter ist benutztes Kartonpaket, ≥45kw ist benutztes hölzernes Fallpaket |
| Lieferzeit | hängt von den Quantitäten ab |
| Zahlungsbedingungen | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit | 1000 EINHEITEN PRO WOCHE |
Produktdetails
| Spannung | 380v/220v | Energie | 22Kw |
|---|---|---|---|
| Gegenwärtig | 45A | Schutz-Niveau | IP20/IP65 |
| Art | Wechselstrom-Frequenzumrichter | Ertrag-Art | Verdreifachen |
| Markieren | variabler Frequenz-Antrieb 30hp VFD,Variabler Frequenz-Antrieb IP65 VFD,Vfd IP65 30hp |
||
Produkt-Beschreibung
Frequenz-Antrieb VFD 22kw 30hp variable Wechselstrom-ANTRIEBS-INVERTER-Vektorsteuerung
Produkt-Vorteil
1. Optimierte externe Installation und interner Struktur- und unabhängigerluftkaminentwurf, gekapselter elektrischer Raumentwurf.
2. Justieren automatische Spannungsregulierungsfunktion des Ertrages (AVR), automatisch die Ertragimpulsbreite, um den Einfluss der Gitteränderung auf Last zu beseitigen.
3. Eingebaute vorgeschriebene Funktion PID, zum der Realisierung der Regelung von der Temperatur, von Druck und von Fluss zu erleichtern, und der Kosten des Kontrollsystems zu verringern.
4. Standard-MODBUS-Übertragungsprotokoll. Einfach, die Kommunikation zwischen PLC, IPC und anderen industriellen Ausrüstungen zu erzielen.
| Einzelteil | Specifiation | |
| Input | Inuput-Spannung |
1phase/3phase 220V: 200V~240V 3 Phase 380V-480V: 380V~480V |
| Erlaubte Spannungsschwankungsstrecke | -15%~10% | |
| Eingegebene Frequenz | 50Hz/60Hz, Schwankung weniger als 5% | |
| Ertrag | Ausgangsspannung | 3phase: Spannung 0~input |
| Überlastbarkeit |
Universelle Anwendung: 60S für 150% des Nennstroms Helle Lasteinleitung: 60S für 120% des Nennstroms |
|
| Steuerung | Steuermodus |
V-/fsteuerung Sensorless-Fluss-Vektorsteuerung ohne SEITEN-Karte (SVC) Sensor-Geschwindigkeitsfluss-Vektorsteuerung mit SEITEN-Karte (VC) |
| Betriebsart | Geschwindigkeitsregelung, Drehmomentsteuerung (SVC und VC) | |
| Drehzahlbereich |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
| Geschwindigkeitsregelungsgenauigkeit |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
| Geschwindigkeitsantwort |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
| Frequenzbereich |
0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC) |
|
| Eingegebene Frequenzentschließung |
Digital-Einstellung: 0,01 Hz Analoge Einstellung: maximale Frequenz x 0,1% |
|
| Startdrehmoment |
150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC) |
|
| Drehmomentregelgenauigkeit |
SVC: innerhalb 5Hz10% über 5Hz5% VC: 3,0% |
|
| V-/fkurve |
V / f-Kurvenart: Gerade, Mehrpunkt, Potenz-Funktion, V/f-Trennung; Drehmomentauftriebsunterstützung: Automatischer Drehmomentauftrieb (Werkseinstellung), manueller Drehmomentauftrieb |
|
| Frequenz, die Rampe gibt |
Unterstützung linear und Sen-Kurvebeschleunigung und -verlangsamung; 4 Gruppen Beschleunigung und Verzögerungszeit, Einstellbereich 0.00s | 60000s |
|
| DC-Busspannungsregelung |
Überspannungsstallsteuerung: begrenzen Sie die Stromerzeugung des Motors, indem Sie die Ausgangsfrequenz justieren, um die, Spannungsstörung zu überspringen zu vermeiden;
Undervoltagestallsteuerung: steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Gierungsausfall zu vermeiden
VdcMax-Steuerung: Begrenzen Sie die Menge von Macht erzeugt durch den Motor, indem Sie die Ausgangsfrequenz justieren, um Überspannungsreise zu vermeiden; VdcMin-Steuerung: Steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Sprung Undervoltagestörung zu vermeiden |
|
| Trägerfrequenz | 1kHz~12kHz (schwankt abhängig von der Art) | |
| Startmethode |
Direkter Anfang (sein kann gelegte DC-Bremse); Spurhaltungsanfang der Geschwindigkeit |
|
| Endmethode | Verlangsamungshalt (sein kann gelegtes bremsendes DC); frei zu stoppen | |
| Maincontrol-Funktion | Rütteln Sie Steuerung, Herabsinkensteuerung, die Operation bis mit 16 Geschwindigkeiten, gefährliche Geschwindigkeitsvermeidung, Schwingenfrequenzoperation, Beschleunigung und Verzögerungszeitschaltung, VF-Trennung, über der Erregung, die, Prozess PID-Steuerung bremst, schlafen Sie und Weck- Funktion, eingebaute einfache PLC-Logik, virtuelle eingegebene und Ausgangsanschlüsse, eingebaute Verzögerungseinheit, eingebaute Vergleichseinheit und Logikeinheit, Parameterunterstützung und Wiederaufnahme, perfekte Störungsaufzeichnung, Störungszurückstellen, zwei Gruppen des Motors parametersfreeswitching, Software-Tauschenertragverdrahtung, die AUF-/AB Anschlüsse | |
| Funktion | Tastatur | Tastatur LED Digital und LCD-Tastatur (Wahl) |
| Kommunikation |
Standard: MODBUS-Kommunikation KANN SICH ÖFFNEN UND PROFINET (IN DER ENTWICKLUNG) |
|

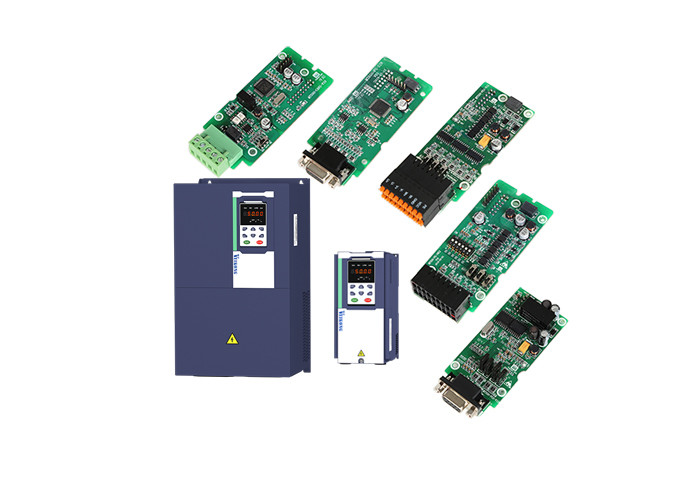

| SEITEN-Karte | Zuwachskodierer-Schnittstellen-Karte (Differenzausgang und Open-Collector), Drehtransformator Karte | |
| Eingegebener Anschluss |
Standard: 5 Anschlüsse des digitalen Input, von denen einer Hochgeschwindigkeitsimpulsinput bis zu 50kHz stützt; 2 Analogeingabeanschlüsse, Unterstützung 0 | Spannung 10V Input oder 0 | gegenwärtiger Input 20mA; Wahlkarte: 4 Anschlüsse des digitalen Input 2 Spannungsinput der Analogeingabe terminals.support-10V-+10V |
|
| Ausgangsanschluss |
Standard: 1 Digitalergebnisanschluß; 1 HochgeschwindigkeitsimpulsAusgangsanschluss (Open-Collector-Art), Unterstützung 0 | Signalausgabe der Rechteckwelle 50kHz; 1 Relaisausgabeausgangsanschluß (zweites Relais ist eine Wahl) 2 Analogausgabeanschlussblöck, Unterstützung 0 | Stromabgabe 20mA oder 0 | Ertrag der Spannung 10V; Wahlkarte: 4 Digitalergebnisanschlüsse |
|
| Schutz | Siehe Kapitel 6" Störungssuche und Gegenmaßnahmen“ für die Schutzfunktion | |
| Umwelt | Installationsstandort | Innen-, kein direktes Sonnenlicht, Staub, Schadgas, brennbares Gas, Ölrauch, Dampf, Tropfenfänger oder Salz. |
| Höhe | 0-3000m.inverter wird herabgesetzt, wenn Höhe höherer than1000m und Nennleistungsstrom um 1% wenn Höhenzunahme um 100m verringert | |
| Umgebende Temperatur | -10°C~ +40°C, gegenwärtige Abnahme der maximalen (herab setzte, wenn die umgebende Temperatur zwischen 40°C und 50°C ist), Nennleistung 50°C um 1,5% wenn Temperaturanstieg durch 1°C | |
| Feuchtigkeit | Kleiner als 95%RH, ohne zu kondensieren | |
| Erschütterung | Weniger als 5,9 m/s2 (0,6 g) | |
| Lagertemperatur | -20°C | +60°C | |
| Andere | Installation | An der Wand befestigtes, Boden-kontrolliertes Kabinett, transmural |
| Schutzniveau | IP20 | |
| Kühlverfahren | Druckluftabkühlen | |
| EMC | CER ROHS |
Interner EMC-Filter Willigt mit EN61800-3 ein Kategorie C3 3. Umwelt |
Ersetzen Sie berühmtes Marken vfd in der allgemeinen Anwendung.
Anwendungsbild VEIKONG VD500:
| 23 Gruppen-Antriebsschutz-Funktionseinstellung | ||||
| P23.00 | DC-Busspannungsregelungswahl |
Ø Unit'digit: Überspannungsstallsteuerung Ø die Überspannungsstallfunktion begrenzt die Menge von Energie erzeugt durch den Motor, indem es die Verzögerungszeit verlängert oder sogar die Geschwindigkeit erhöht, Überspannung auf der DC-Seite vermeidet und über Überspannungsstörungen berichtet Ø die Undervoltagestallfunktion verringert die Leistungsstärke-Leistungsaufnahme oder verringert die Leistungsaufnahme des Motors oder macht sie zu eine Stromerzeugungsoperation, um die Undervoltagestörung auf der DC-Seite zu vermeiden. Ø die Undervoltagestallfunktion wird verwendet, wenn die Eingangsleistungsspg.versorgungsteilqualität schlecht ist (die Stromversorgungsspannung schwankt abwärts, oder die sporadische kurze Energie wird verschoben), und es ist notwendig, den Inverter zu halten, so viel wie möglich zu laufen. |
01 | ★ |
| P23.01 | Überspannungsstallschwelle | Niveau 220V: 320V~400V Niveau 380V: 540V~800V Niveau 480V: 650V~950V |
Hängen Sie ab | ★ |
| P23.02 | Undervoltageschwelle | Niveau 220V: 160V~300V Niveau 380V: 350V~520V Niveau 480V: 400V~650V |
Hängen Sie ab | ★ |
| P23.03 | Überspannungsstallverhältnis | 0~10.0 | 1,0 | ☆ |
| P23.04 | Undervoltagestallverhältnis | 0~20.0 | 4,0 | ☆ |
| P23.05 | Undervoltagereiseschwelle | Niveau 220V: 160V~300V Niveau 380V: 350V~520V Niveau 480V: 400V~650V |
Hängen Sie ab | ★ |
| P23.06 | Undervoltagestörung, die Zeit ermittelt | 0.0s~30.0s | 1.0s | ☆ |
| P23.07 | Schnelle Strombegrenzung | 0: Behindert 1: Ermöglicht |
1 | ★ |
| P23.10 | Übergeschwindigkeitsentdeckungswert | 0.0%~120.0% maximale Frequenz | 120,0% | ☆ |
| P23.11 | ÜbergeschwindigkeitsErkennungszeit | 0.0s~30.0s0.: Abschirmung | 1.0s | ☆ |
| P23.12 | Entdeckungswert der zu großen Geschwindigkeitsabweichung | 0.0%~100.0% (Bewegungsbewertete Frequenz) | 20,0% | ☆ |
| P23.13 | Entdeckungswert der zu großen Geschwindigkeitsabweichung |
0.0s~30.0s 0,0: Abschirmung |
0.0s | ☆ |
| P23.14 | Eingegebene Phasenverlust-Erkennungszeit |
0.0s~30.0s 0,0: verboten |
8.0s | ☆ |
| P23.15 | Ausgabephase-Verlustunausgeglichenheitsentdeckung | 0%~100% | 30% | ☆ |
| P23.18 | Störungsschutz-Aktionsauswahl 1 | Die Stelle der Einheit: Inputphasenverlust 0: Küste zu stoppen 1: Auftauchender Halt 2: Halt gemäß des Endmodus 3: Fahren Sie fort zu laufen Ten'unit: Benutzer selbst-definierte Störung 1 selben wie die Stelle der Einheit Hundred'unit: Benutzer selbst-definierte Störung 2 selben wie Unit'digit Thousands Einheit: Kommunikationsstörung selben wie die Stelle der Einheit |
0000 | ☆ |
| P23.19 | Störungsschutz-Aktionsauswahl 2 | Die Stelle der Einheit: Bewegungsüberlastung 0: Küste zu stoppen 1: Auftauchender Halt 2: Halt gemäß des Endmodus 3: Fahren Sie fort zu laufen Ten'unit: Bewegungshitze gleich wie unit'digit Hundred'unit: zu große Geschwindigkeitsabweichung gleich wie unit'digit Thousands Einheit: Motor über Geschwindigkeit selben wie Unit'digit |
0000 | ☆ |
| P23.20 | Störungsschutz-Aktionsauswahl 3 | Die Stelle der Einheit: Pid-Feedback verlor während laufend 0: Küste zu stoppen 1: Schneller Halt 2: Halt gemäß des Endmodus 3: Fahren Sie fort zu laufen Ten'unit: Aufgehoben gleich wie unit'digit Hundred'unit: reserviert gleich wie unit'digit thousand'unit: reserviert gleich wie unit'digit |
0000 | ☆ |
| P23.21 | Störungsschutz-Aktionsauswahl 4 | Die Stelle der Einheit: Ausgabephaseverlust 0: Küste zu stoppen 1: Schneller Halt 2: Halt gemäß des Endmodus Ten'unit: EEPROM-Störung 0: Küste zu stoppen 1: Schneller Halt 2: Halt gemäß des Endmodus 3: Fahren Sie fort zu laufen Hundreds Einheit: SEITEN-Kartenstörung (reserviert) 0: Küste zu stoppen 1: Schneller Halt 2: Halt gemäß des Endmodus 3: Fahren Sie fort zu laufen Thousands Einheit: weg von der Lastsstörung 0: Küste zu stoppen 1: Schneller Halt 2: Halt gemäß des Endmodus 3: Fahren Sie fort zu laufen |
0000 | ☆ |
| P23.24 | Störungszurückstellen | Definieren Sie gemäß des Stückchen: bit0-undervoltage; bit1- Inverterüberlastung bit2-inverter Hitze; bit3-motor Überlastung bit4-motor Hitze; bit5-user'fault 1 bit6- user'fault 2; bit7~15 hob auf |
0 | ☆ |
| P23.25 | Störungsquelle für Selbstzurückstellen | Definieren Sie gemäß des Stückchen: bit0-overcurrent während der Beschleunigung; bit1-overcurrent während der Verlangsamung bit2-overcurrent während der konstanten Geschwindigkeit; bit3-over Spannung während der Beschleunigung bit4-overvoltage während des deceleratoin; bit5-overvoltage während bit6-inverter Undervoltage; bit7-input Phasenverlust bit8-inverter Überlastung; bit9-inverter Hitze bit10-motor Überlastung; bit11-motor Hitze bit12-user'fault 1; bit13-user'fault 2 bit14-Reserved; bit15-Reserved |
0 | ☆ |
| P23.26 | Zurückgestellte Selbstzeiten der Störung | 0~99 | 0 | ☆ |
| P23.27 | Im Unrecht Zurückstellen Numberic-Ertrag Aktion | 0: Behindert 1: Ermöglicht |
0 | ☆ |
| P23.28 | Abstandzeit des Störungsselbstzurückstellens | 0.1s~300.0s | 0.5s | ☆ |
| P23.29 | Zurückgestellte Selbstzeiten der Störung, die Zeit klären | 0.1s~3600.0s | 10.0s | ☆ |
| P23.30 | Fortfahrende laufende Frequenzauswahl wenn Reise | 0: Lauf bei gegenwärtiger Frequenz 1: Lauf bei setted Frequenz 2: Lauf bei oberer limite Frequenz 3: Laufen Sie bei Frequenz der untereren Grenze 4: Lauf bei anormaler Sicherungshäufigkeit |
0 | ☆ |
| P23.31 | Anormale Sicherungshäufigkeit |
0.0%~100.0% (maximale Frequenz)
|
5,0% | ☆ |
