Dreiphasigvariabler Frequenz-Antrieb 30kw 40hp des einphasig-VFD
| Herkunftsort | CHINA |
|---|---|
| Markenname | VEIKONG |
| Zertifizierung | CE, ROHS |
| Modellnummer | VFD500-030G/037GT4B |
| Min Bestellmenge | 1 |
| Preis | Please contact quotation |
| Verpackung Informationen | <45kw-Inverter ist benutztes Kartonpaket, ≥45kw ist benutztes hölzernes Fallpaket |
| Lieferzeit | hängt von den Quantitäten ab |
| Zahlungsbedingungen | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit | 1000 EINHEITEN PRO WOCHE |
Produktdetails
| Spannung | 380V/220V | Energie | 30Kw/40hp |
|---|---|---|---|
| Steuermodus | V-/Fsteuerung, Vektor Steuerung | Schutz-Niveau | IP20/IP65 |
| Communciaton | Modbus485 Canopen Profinet | Tastenfeld | LED-Tastatur, LCD-Tastatur, Doppelanzeigentastatur |
| Markieren | Variabler Frequenz-Antrieb 30kw VFD,Variabler Frequenz-Antrieb 3 40hp VFD,Einphasiges 40hp vfd |
||
Produkt-Beschreibung
des Frequenz-Antriebs VFD 30kw 40hp 220v 380v variables dreiphasigeinphasiges
Technische Daten VEIKONG VFD500:
| Einzelteil | Specifiation | |
| Input | Inuput-Spannung |
1phase/3phase 220V: 200V~240V 3 Phase 380V-480V: 380V~480V |
| Erlaubte Spannungsschwankungsstrecke | -15%~10% | |
| Eingegebene Frequenz | 50Hz/60Hz, Schwankung weniger als 5% | |
| Ertrag | Ausgangsspannung | 3phase: Spannung 0~input |
| Überlastbarkeit |
Universelle Anwendung: 60S für 150% des Nennstroms Helle Lasteinleitung: 60S für 120% des Nennstroms |
|
| Steuerung | Steuermodus |
V-/fsteuerung Sensorless-Fluss-Vektorsteuerung ohne SEITEN-Karte (SVC) Sensor-Geschwindigkeitsfluss-Vektorsteuerung mit SEITEN-Karte (VC) |
| Betriebsart | Geschwindigkeitsregelung, Drehmomentsteuerung (SVC und VC) | |
| Drehzahlbereich |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
| Geschwindigkeitsregelungsgenauigkeit |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
| Geschwindigkeitsantwort |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
| Frequenzbereich |
0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC) |
|
| Eingegebene Frequenzentschließung |
Digital-Einstellung: 0,01 Hz Analoge Einstellung: maximale Frequenz x 0,1% |
|
| Startdrehmoment |
150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC) |
|
| Drehmomentregelgenauigkeit |
SVC: innerhalb 5Hz10% über 5Hz5% VC: 3,0% |
|
| V-/fkurve |
V / f-Kurvenart: Gerade, Mehrpunkt, Potenz-Funktion, V/f-Trennung; Drehmomentauftriebsunterstützung: Automatischer Drehmomentauftrieb (Werkseinstellung), manueller Drehmomentauftrieb |
|
| Frequenz, die Rampe gibt |
Unterstützung linear und Sen-Kurvebeschleunigung und -verlangsamung; 4 Gruppen Beschleunigung und Verzögerungszeit, Einstellbereich 0.00s | 60000s |
|
| DC-Busspannungsregelung |
Überspannungsstallsteuerung: begrenzen Sie die Stromerzeugung des Motors, indem Sie die Ausgangsfrequenz justieren, um die, Spannungsstörung zu überspringen zu vermeiden;
Undervoltagestallsteuerung: steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Gierungsausfall zu vermeiden
VdcMax-Steuerung: Begrenzen Sie die Menge von Macht erzeugt durch den Motor, indem Sie die Ausgangsfrequenz justieren, um Überspannungsreise zu vermeiden; VdcMin-Steuerung: Steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Sprung Undervoltagestörung zu vermeiden |
|
| Trägerfrequenz | 1kHz~12kHz (schwankt abhängig von der Art) | |
| Startmethode |
Direkter Anfang (sein kann gelegte DC-Bremse); Spurhaltungsanfang der Geschwindigkeit |
|
| Endmethode | Verlangsamungshalt (sein kann gelegtes bremsendes DC); frei zu stoppen | |
| Maincontrol-Funktion | Rütteln Sie Steuerung, Herabsinkensteuerung, die Operation bis mit 16 Geschwindigkeiten, gefährliche Geschwindigkeitsvermeidung, Schwingenfrequenzoperation, Beschleunigung und Verzögerungszeitschaltung, VF-Trennung, über der Erregung, die, Prozess PID-Steuerung bremst, schlafen Sie und Weck- Funktion, eingebaute einfache PLC-Logik, virtuelle eingegebene und Ausgangsanschlüsse, eingebaute Verzögerungseinheit, eingebaute Vergleichseinheit und Logikeinheit, Parameterunterstützung und Wiederaufnahme, perfekte Störungsaufzeichnung, Störungszurückstellen, zwei Gruppen des Motors parametersfreeswitching, Software-Tauschenertragverdrahtung, die AUF-/AB Anschlüsse | |

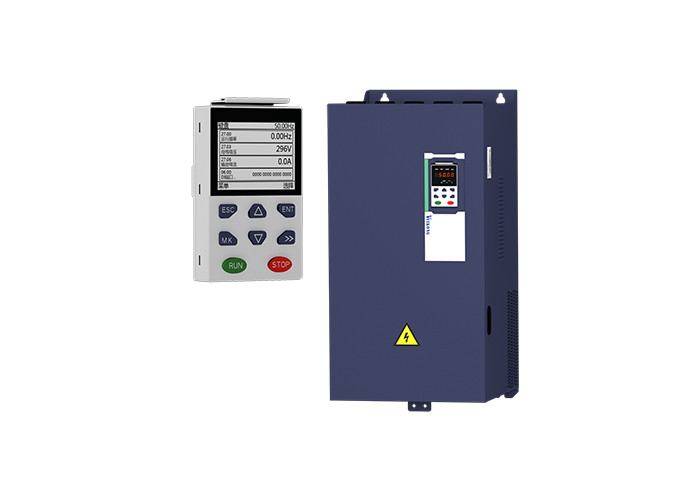

| Funktion | Tastatur | Tastatur LED Digital und LCD-Tastatur (Wahl) |
| Kommunikation |
Standard: MODBUS-Kommunikation KANN SICH ÖFFNEN UND PROFINET (IN DER ENTWICKLUNG) |
|

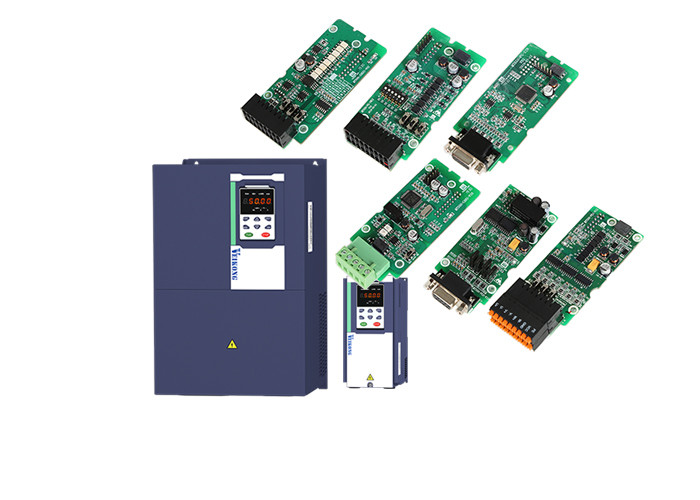

| SEITEN-Karte | Zuwachskodierer-Schnittstellen-Karte (Differenzausgang und Open-Collector), Drehtransformator Karte | |
| Eingegebener Anschluss |
Standard: 5 Anschlüsse des digitalen Input, von denen einer Hochgeschwindigkeitsimpulsinput bis zu 50kHz stützt; 2 Analogeingabeanschlüsse, Unterstützung 0 | Spannung 10V Input oder 0 | gegenwärtiger Input 20mA; Wahlkarte: 4 Anschlüsse des digitalen Input 2 Spannungsinput der Analogeingabe terminals.support-10V-+10V |
|
| Ausgangsanschluss |
Standard: 1 Digitalergebnisanschluß; 1 HochgeschwindigkeitsimpulsAusgangsanschluss (Open-Collector-Art), Unterstützung 0 | Signalausgabe der Rechteckwelle 50kHz; 1 Relaisausgabeausgangsanschluß (zweites Relais ist eine Wahl) 2 Analogausgabeanschlussblöck, Unterstützung 0 | Stromabgabe 20mA oder 0 | Ertrag der Spannung 10V; Wahlkarte: 4 Digitalergebnisanschlüsse |
|
| Schutz | Siehe Kapitel 6" Störungssuche und Gegenmaßnahmen“ für die Schutzfunktion | |
| Umwelt | Installationsstandort | Innen-, kein direktes Sonnenlicht, Staub, Schadgas, brennbares Gas, Ölrauch, Dampf, Tropfenfänger oder Salz. |
| Höhe | 0-3000m.inverter wird herabgesetzt, wenn Höhe höherer than1000m und Nennleistungsstrom um 1% wenn Höhenzunahme um 100m verringert | |
| Umgebende Temperatur | -10°C~ +40°C, gegenwärtige Abnahme der maximalen (herab setzte, wenn die umgebende Temperatur zwischen 40°C und 50°C ist), Nennleistung 50°C um 1,5% wenn Temperaturanstieg durch 1°C | |
| Feuchtigkeit | Kleiner als 95%RH, ohne zu kondensieren | |
| Erschütterung | Weniger als 5,9 m/s2 (0,6 g) | |
| Lagertemperatur | -20°C | +60°C | |
| Andere | Installation | An der Wand befestigtes, Boden-kontrolliertes Kabinett, transmural |
| Schutzniveau | IP20 | |
| Kühlverfahren | Druckluftabkühlen | |
| EMC | CER ROHS |
Interner EMC-Filter Willigt mit EN61800-3 ein Kategorie C3 3. Umwelt |
Ersetzen Sie berühmtes Marken vfd in der allgemeinen Anwendung.
Pid-Funktion
| 40 Gruppe PID-Funktion | ||||
| r40.00 | Abschließender Ertragwert PID | Gelesene einzige Einheit: 0,1% | - | ● |
| r40.01 | Abschließender Sollwert PID | Gelesene einzige Einheit: 0,1% | - | ● |
| r40.02 | Abschließender Feedbackwert PID | Gelesene einzige Einheit: 0,1% | - | ● |
| r40.03 | Pid-Abweichungswert | Gelesene einzige Einheit: 0,1% | - | ● |
| P40.04 | Pid-Bezugsquelle |
Die Stelle der Einheit: Pid-Hauptbezugsquelle (ref1) 0: Digtital-Einstellung 1: AI1 2: AI2 3: AI3 (IO-Erweiterungsplatine) 4: AI4 (IO-Erweiterungsplatine) 5: HDI-Hochfrequenzimpuls 6: Kommunikation Tens Stelle: Quelle PID Auxilary Bezugs(ref2) selben als Stelle der Einheit |
00 | ☆ | |||||||||||||||
| P40.05 | PID gegebene Feedbackstrecke | 0.01~655.35 | 100,00 | ☆ | |||||||||||||||
| P40.06 | Digitale Einstellung 0 PID | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
| P40.07 | Digitale Einstellung 1 PID | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
| P40.08 | Digitale Einstellung 2 PID | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
| P40.09 | Digitale Einstellung 3 PID | 0.0~P40.05 | 0,0% | ☆ | |||||||||||||||
|
Wenn PID-Bezugsquelle digitale Einstellung ist-, hängt digitale Einstellung 0~3 PID von Funktion 43 DI terminal ab (stellen Sie PID-Anschluss I) und 44 ein (Voreinstellung PID-Anschluss 2):
Zum Beispiel: Wenn AI1 als PID-Feedback verwendet wird, wenn die vollständige Auswahl Druck 16.0kg entspricht und PID-Steuerung erfordert, 8.0kg zu sein; dann stellte gesetzte Feedbackstrecke P40.05 PID bis 16,00, der digitale Anschluss PID Bezugs, derzu P40.06 ausgewählt ist, P40.06 (PID-Voreinstellungseinstellung 0) ein um 8,00 zu sein
|
|||||||||||||||||||
|
Wenn PID-Bezugsquelle digitale Einstellung ist-, hängt digitale Einstellung 0~3 PID von Funktion 43 DI terminal ab (stellen Sie PID-Anschluss I) und 44 ein (Voreinstellung PID-Anschluss 2):
Zum Beispiel: Wenn AI1 als PID-Feedback verwendet wird, wenn die vollständige Auswahl Druck 16.0kg entspricht und PID-Steuerung erfordert, 8.0kg zu sein; dann stellte gesetzte Feedbackstrecke P40.05 PID bis 16,00, der digitale Anschluss PID Bezugs, derzu P40.06 ausgewählt ist, P40.06 (PID-Voreinstellungseinstellung 0) ein um 8,00 zu sein
|
||||||||||||||||||||
| P40.10 | Pid-Bezugsquellauswahl | 0: ref1 1: ref1+ref2 2: ref1-ref2 3: ref1*ref2 4: ref1/ref2 5: Minute (ref1, ref2) 6: Maximal (ref1, ref2) 7 (ref1+ref2)/2 8: Umschalten fdb1and fdb2 |
0 | ☆ | ||||||||||||||||
| P40.11 | Pid-Feedback source1 |
Die Stelle 0 der Einheit: Pid-Feedback source1 (fdb1) 0: AI1 1: AI2 2: AI3 (Wahlkarte) 3: AI4 (Wahlkarte) 4: PLUSE (HDI) 5: Kommunikation 6: Bewegungsnennleistungsstrom 7: Bewegungsnennleistungsfrequenz 8: Bewegungsnennleistungsdrehmoment 9: Bewegungsnennleistungsfrequenz Tens Stelle: Pid-Feedback source2 (fdb2) Selben als Stelle der Einheit |
00 | ☆ | ||||||||||||||||
| P40.13 | Pid-Feedbackfunktionsauswahl | 0: fdb1 1: fdb1+fdb2 2: fdb1-fdb2 3: fdb1*fdb2 4: fdb1/fdb2 5: Minute (fdb1, fdb2) nehmen fdb1.fdb2 kleineren Wert 6: Maximal (fdb1, fdb2) nehmen Sie fdb1.fdb2 größeren Wert 7: (ref1+ref2)/2 8: Umschalten fdb1and fdb2 |
0 | ☆ | ||||||||||||||||
| P40.14 | Pid-Ertrageigenschaft |
0: Pid-Ertrag ist positiv: wenn das Rückkopplungssignal den PID-Bezugswert übersteigt, verringert sich die Ausgangsfrequenz des Inverters, um den PID zu balancieren. Zum Beispiel die Belastung PID-Steuerung während des Einwickelns 1: Pid-Ertrag ist negativ: Wenn das Rückkopplungssignal stärker als der PID-Bezugswert ist, erhöht sich die Ausgangsfrequenz des Inverters, um den PID zu balancieren. Zum Beispiel die Belastung PID-Steuerung während des wrapdown |
0 | ☆ | ||||||||||||||||
|
Die PID-Ausgangskennlinie wird durch P40.14 und Funktion Di terminal 42 PID-Positiv/negative Schaltung bestimmt: P40.14 = 0 und „42: Positiver/negativer zugeschalteter“ Anschluss PID ist ungültig: : Pid-Ausgangskennlinie ist positiv P40.14 = 0 und „42: Positiver/negativer zugeschalteter“ Anschluss PID ist gültig: : Pid-Ausgangskennlinie ist negativ P40.14 = 1 und „42: Positiver/negativer zugeschalteter“ Anschluss PID ist ungültig: : Pid-Ausgangskennlinie ist negativ P40.14 = 1 und „42: Positiver/negativer zugeschalteter“ Anschluss PID ist gültig: : Pid-Ausgangskennlinie ist positiv |
||||||||||||||||||||
| P40.15 | Obere Grenze auf PID-Ertrag | -100.0%~100.0% | 100,0% | ☆ | ||||||||||||||||
| P40.16 | unterere Grenze auf PID-Ertrag | -100.0%~100.0% | 0,0% | ☆ | ||||||||||||||||
| P40.17 | Proportaional-Gewinn KP1 |
0.00~10.00 Die Funktion wird am proportionalen Gewinn P von PID-Input angewendet. P bestimmt die Stärke des ganzen PID-Reglers. Der Parameter von 100 bedeutet, dass, wenn der Ausgleich von PID-Feedback und von gegebenem Wert 100% ist, der Stellbereich von PID ist die max. Frequenz justieren (integrale Funktion und differenziale Funktion ignorierend).
|
5,0% | ☆ | ||||||||||||||||
| P40.18 | Integrale Zeit TI1 |
0.01s~10.00s Dieser Parameter bestimmt die Geschwindigkeit von PID-Regler, um integrale Anpassung auf der Abweichung von PID-Feedback und -hinweis durchzuführen. Wenn die Abweichung von PID-Feedback und -hinweis 100% ist, funktioniert der integrale Regler ununterbrochen nach der Zeit (den proportionalen Effekt und differenzialen Effekt ignorierend) die max. Frequenz (P01.06) oder die max. Spannung (P12.21) zu erzielen. Kürzer ist die integrale Zeit, stärker Anpassung
|
1.00s | ☆ | ||||||||||||||||
| P40.19 | Differenziale Zeit TD1 |
0.000s~10.000s Dieser Parameter bestimmt die Stärke des Änderungsverhältnisses, wenn PID-Regler integrale Anpassung auf der Abweichung von PID-Feedback und -hinweis durchführt. Wenn das PID-Feedback 100% während der Zeit ändert, ist die Anpassung des integralen Reglers (den proportionalen Effekt und differenzialen Effekt ignorierend) die max. Frequenz (P01.06) oder die max. Spannung (P12.21). Länger ist die integrale Zeit, stärker die Justage.
|
0.000s | ☆ | ||||||||||||||||
| P40.20 | Proportaional-Gewinn KP2 | 0.00~200.0%. | 5,0% | ☆ | ||||||||||||||||
| P40.21 | Integrale Zeit TI2 |
0.00s (nicht irgendein integraler Effekt) ~20.00s
|
1.00s | ☆ | ||||||||||||||||
| P40.22 | Differenziale Zeit TD2 | 0.000s~0.100s | 0.000s | ☆ | ||||||||||||||||
| P40.23 | Pid-Parameterumschaltenzustand |
0: kein Umschalten Schalten Sie nicht, Gebrauch KP1, TI1, TD1 Schalter durch DI terminal KP1, TI1, TD1 werden verwendet, wenn Nr. 41-Funktion DI terminal ungültig ist; KP2, TI2, TD2 werden verwendet, wenn gültig Der absolute Wert von PID-Befehl und von Feedbackabweichung ist weniger als P40.24, unter Verwendung KP1, TI1, TD1; der absolute Wert der Abweichung ist größer als P40.25, unter Verwendung KP2, TI2, Parameter TD2; der absolute Wert der Abweichung ist zwischen P40.24~P40.25, die zwei Sätze von Parametern transitioned linear. |
0 | ☆ | ||||||||||||||||
| P40.24 | Pid-Parameterumschalten devation 1 | 0.0%~P40-25 | 20,0% | ☆ | ||||||||||||||||
| P40.25 | Pid-Parameterumschalten devation 2 | P40-24~100.0% | 80,0% | ☆ | ||||||||||||||||
