Herkunftsort | China |
---|---|
Markenname | VEIKONG |
Zertifizierung | CE |
Modellnummer | VFD500-PV |
Min Bestellmenge | 1 |
Preis | Negotiable |
Verpackung Informationen | die Energie weniger als Gebrauch 45kw Karton, fahrend von Gebrauch 45kw Holzetui ab |
Lieferzeit | 3 Tage, hängen von der Auftragsquantität ab |
Zahlungsbedingungen | L/C, T/T, Western Union |
Versorgungsmaterial-Fähigkeit | 15000 Stück pro Monat |
Produkt-Name | 5.5kw VFD | Spannung | 220v/380v |
---|---|---|---|
Art | Wechselstrom-Inverter | Energie | 5,5 kW/7,5 PS |
Garantie | 18 Monate | Igbt | Infineon |

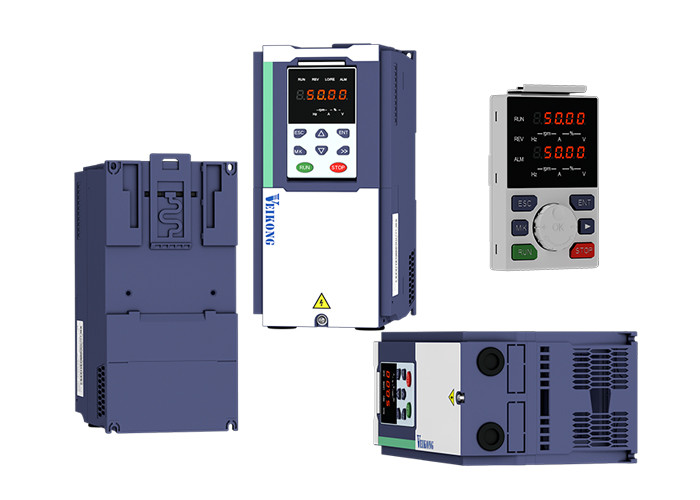

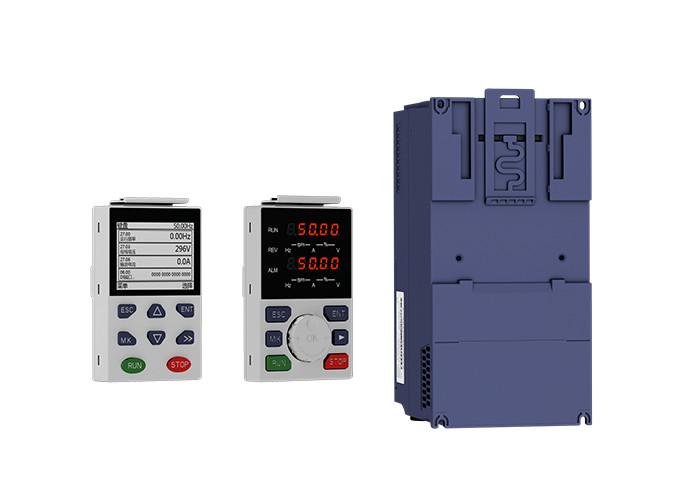

Steuerung des Vektors 5.5KW VFD für Zerkleinerungsmaschinenanwendungswechselstrom-Antriebsinverter
Hochleistung
1. Genauerer Motor Autotuning
2. brachte offene und nahe Schleifenvektorsteuerung voran
3. perfekte Spannung und Stromregelung, die Störungsschutzzeiten verringernd
4 mehrfache bremsende Modi und sofortiges Stoppen
5. 0.75kW~7100kW (Dreiphasen-400V)
Eigenschaften
- Universalplattform des leistungsstarken Vektors, nagelneuer Motorsteuerungsalgorithmus.
- Synchrone und asynchrone Antriebe werden, offene Schleife integriert und Endlosschleife sind umfassend.
- Modularbauweiseanforderungen der Software und der Hardware, starke Expansionsfähigkeiten.
- Reiche Schnittstellenzusätze, verschiedene Anwendungen umfassend.
- Buchentwurf, sparen Installationsraum.
- Optimieren Sie den bequemen Tastaturentwurf, stützen Sie die neue externe Tastatur.
- Die oberen und untereren geraden Entlüftungsrohre werden entworfen, um Hitze zu zerstreuen von DC-Fans.
- Drei-sichere Sprühfarbe PWBs, zum von von Produktstabilität und -zuverlässigkeit sicherzustellen.
Verteilerliste des Parameters VFD500
Klassifikation | Parametergruppe | Seite |
Häufig benutzte Parameter | 00: Grundfunktion | Seite 30 |
01: Frequenzquellauswahl | Seite 32 | |
02: Anfang und Halt | Seite 37 | |
03: Rampe und S-Kurve | Seite 39 | |
04: Entsprechungs- und Impulsinput | Seite 41 | |
05: Entsprechungs- und Impulsertrag | Seite 45 | |
06: Multifunktions-Digital-Input (DI) | Seite 46 | |
07: Multifunktions-Digitalergebnis (TUN Sie) | Seite 49 | |
08: Digitalergebniseinstellung | Seite 51 | |
Motorsteuerung | 10: Kodiererart | Seite 53 |
11: Parmeter Motor1 | Seite 54 | |
12: Parameter Motor1 VFcontrol | Seite 56 | |
13: Vektor Motor1 controlparameter | Seite 58 | |
14: Drehmomentsteuerung | Seite 59 | |
16: Energiesparende Steuerung | Seite 61 | |
Anzeige und Schutz | 20: Verbraucherbestimmte Parameter | Seite 62 |
21: Tastatur und Anzeige | Seite 63 | |
22: Wechselstrom-Antriebskonfiguration | Seite 65 | |
23: Antriebsschutz-Funktionseinstellung | Seite 67 | |
24: Motorschutzparameter | Seite 70 | |
25: Spurhaltungsparameter der Störung | Seite 72 | |
26: Störungsaufnahmeparameter | Seite 72 | |
27: Überwachung des Parameters | Seite 74 | |
Kommunikation | 30: Modbus-Kommunikation | Seite 75 |
Anwendung | 40: Prozess PID-Funktion | Seite 77 |
41: Schlaffunktion | Seite 81 | |
42: Einfacher PLC | Seite 82 | |
43: Programmierbare Verzögerungseinheit | Seite 84 | |
44: Komparator und Logikeinheit/Prüfer | Seite 86 | |
45: Multifunktionszähler | Seite 90 | |
Motor 2 | 60: Grundlegender Parameter Motor2 | Seite 91 |
61: Parameter Motor2 | Seite 91 | |
62: Parameter Motor2 VF Steuer | Seite 92 | |
63: Parameter des Vektors Motor2 Steuer | Seite 92 |
Techincal-Parameter:
Einzelteil | Specifiation | |
Input | Inuput-Spannung |
1phase/3phase 220V: 200V~240V 3 Phase 380V-480V: 380V~480V |
Erlaubte Spannungsschwankungsstrecke | -15%~10% | |
Eingegebene Frequenz | 50Hz/60Hz, Schwankung weniger als 5% | |
Ertrag | Ausgangsspannung | 3phase: Spannung 0~input |
Überlastbarkeit |
Universelle Anwendung: 60S für 150% des Nennstroms Helle Lasteinleitung: 60S für 120% des Nennstroms |
|
Steuerung | Steuermodus |
V-/fsteuerung Sensorless-Fluss-Vektorsteuerung ohne SEITEN-Karte (SVC) Sensor-Geschwindigkeitsfluss-Vektorsteuerung mit SEITEN-Karte (VC) |
Betriebsart | Geschwindigkeitsregelung, Drehmomentsteuerung (SVC und VC) | |
Drehzahlbereich |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
Geschwindigkeitsregelungsgenauigkeit |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
Geschwindigkeitsantwort |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
Frequenzbereich |
0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC) |
|
Eingegebene Frequenzentschließung |
Digital-Einstellung: 0,01 Hz Analoge Einstellung: maximale Frequenz x 0,1% |
|
Startdrehmoment |
150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC) |
|
Drehmomentregelgenauigkeit |
SVC: innerhalb 5Hz10% über 5Hz5% VC: 3,0% |
|
V-/fkurve |
V / f-Kurvenart: Gerade, Mehrpunkt, Potenz-Funktion, V/f-Trennung; Drehmomentauftriebsunterstützung: Automatischer Drehmomentauftrieb (Werkseinstellung), manueller Drehmomentauftrieb |
|
Frequenz, die Rampe gibt |
Unterstützung linear und Sen-Kurvebeschleunigung und -verlangsamung; 4 Gruppen Beschleunigung und Verzögerungszeit, Einstellbereich 0.00s | 60000s |
|
DC-Busspannungsregelung |
Überspannungsstallsteuerung: begrenzen Sie die Stromerzeugung des Motors, indem Sie die Ausgangsfrequenz justieren, um die, Spannungsstörung zu überspringen zu vermeiden;
Undervoltagestallsteuerung: steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Gierungsausfall zu vermeiden
VdcMax-Steuerung: Begrenzen Sie die Menge von Macht erzeugt durch den Motor, indem Sie die Ausgangsfrequenz justieren, um Überspannungsreise zu vermeiden; VdcMin-Steuerung: Steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Sprung Undervoltagestörung zu vermeiden |
|
Trägerfrequenz | 1kHz~12kHz (schwankt abhängig von der Art) | |
Startmethode | Direkter Anfang (sein kann gelegte DC-Bremse); Spurhaltungsanfang der Geschwindigkeit | |
Endmethode | Verlangsamungshalt (sein kann gelegtes bremsendes DC); frei zu stoppen | |
Maincontrol-Funktion | Rütteln Sie Steuerung, Herabsinkensteuerung, die Operation bis mit 16 Geschwindigkeiten, gefährliche Geschwindigkeitsvermeidung, Schwingenfrequenzoperation, Beschleunigung und Verzögerungszeitschaltung, VF-Trennung, über der Erregung, die, Prozess PID-Steuerung bremst, schlafen Sie und Weck- Funktion, eingebaute einfache PLC-Logik, virtuelle eingegebene und Ausgangsanschlüsse, eingebaute Verzögerungseinheit, eingebaute Vergleichseinheit und Logikeinheit, Parameterunterstützung und Wiederaufnahme, perfekte Störungsaufzeichnung, Störungszurückstellen, zwei Gruppen Bewegungsparameter freie Schaltung, Software-Tauschenertragverdrahtung, die AUF-/AB Anschlüsse |
