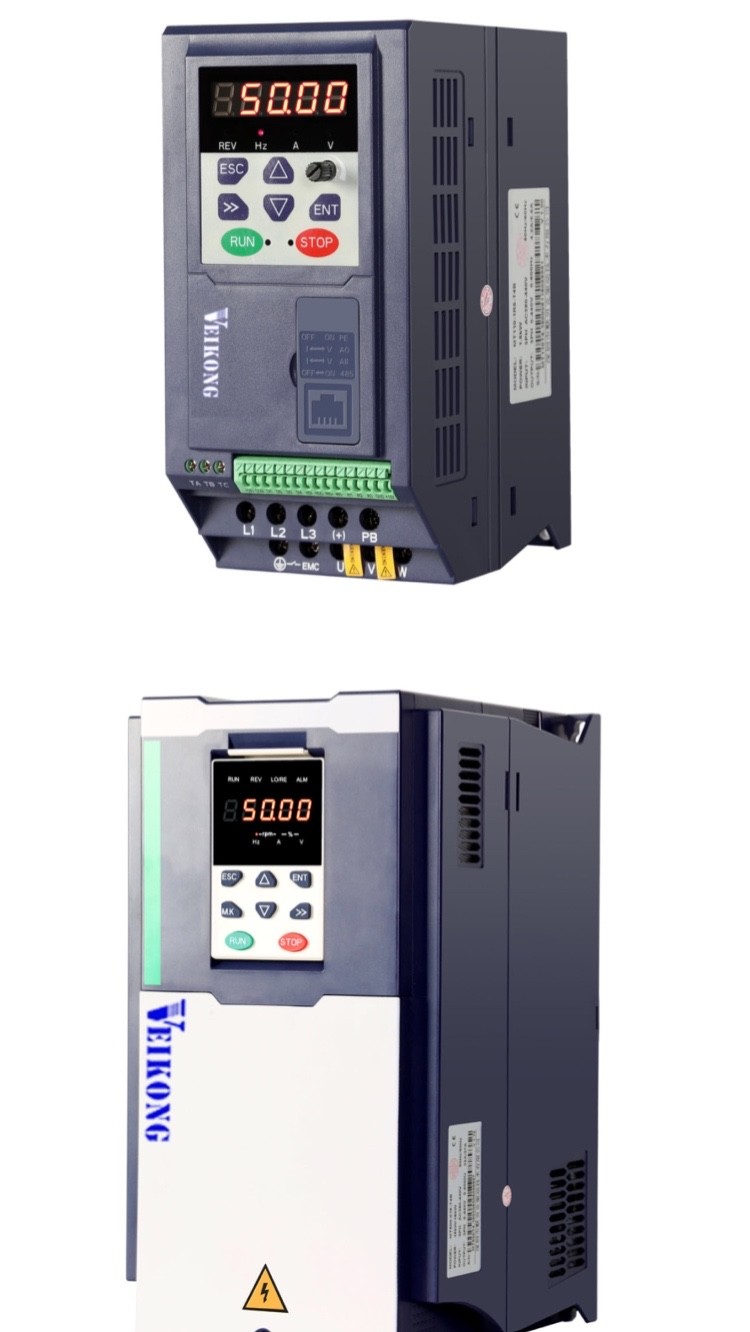

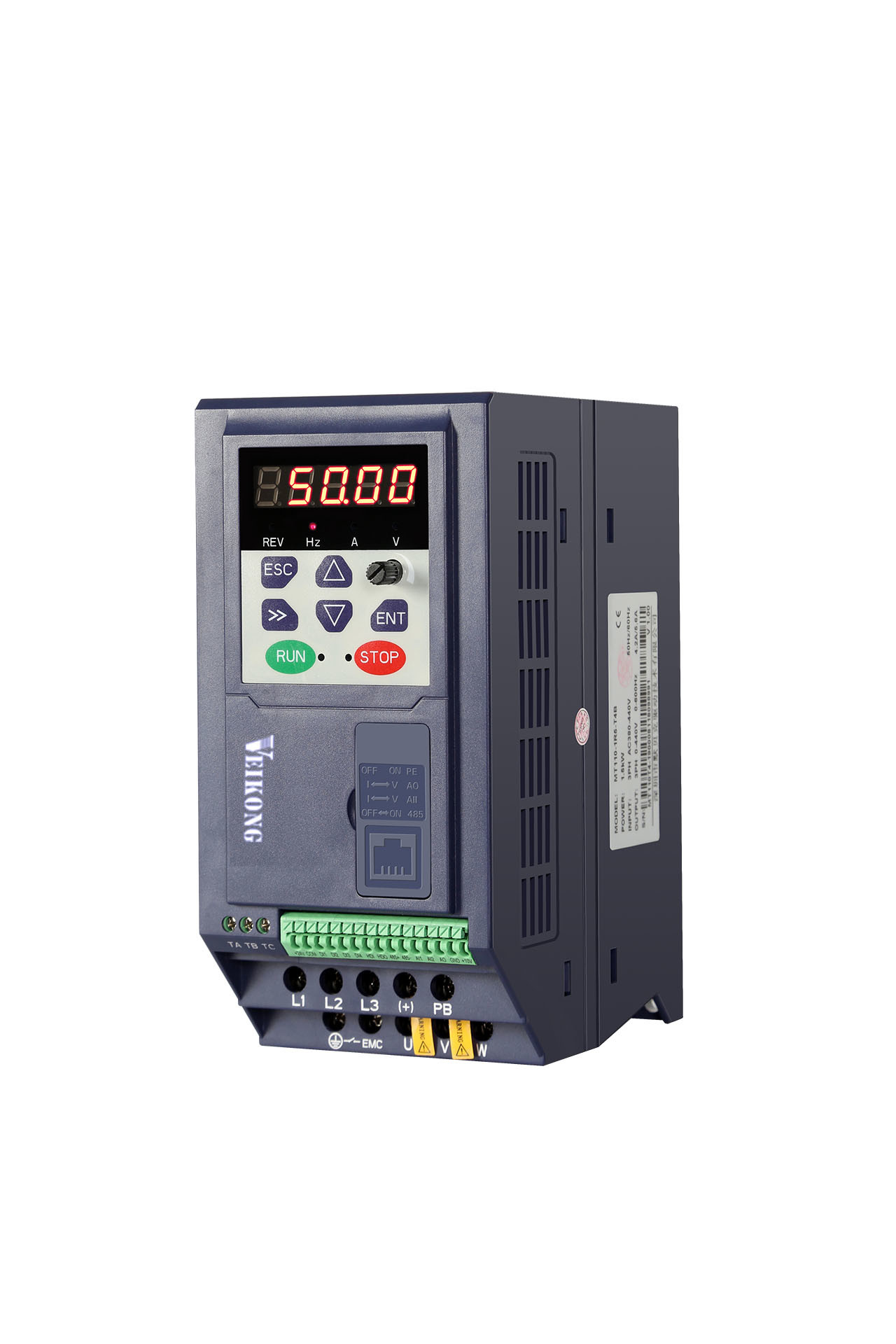

Frequenz-Antrieb Mini Size 2200W 4000W versenkbarer variabler Pumpen-VFD

Einzelteil

Specifiation

Input

Inuput-Spannung

1phase/3phase 220V: 200V~240V

3 Phase 380V-480V: 380V~480V

Erlaubte Spannungsschwankungsstrecke

-15%~10%

Eingegebene Frequenz

50Hz/60Hz, Schwankung weniger als 5%

Ertrag

Ausgangsspannung

1/3phase: Spannung 0~input

Überlastbarkeit

Universelle Anwendung: 60S für 150% des Nennstroms

Helle Lasteinleitung: 60S für 120% des Nennstroms

Steuerung

Steuermodus

V-/fsteuerung

Sensorless-Fluss-Vektorsteuerung ohne SEITEN-Karte (SVC)

Betriebsart

Geschwindigkeitsregelung, Drehmomentsteuerung (SVC)

Drehzahlbereich

1:100 (V/f)

1:200 (SVC)

Geschwindigkeitsregelungsgenauigkeit

±0.5% (V/f)

±0.2% (SVC)

Geschwindigkeitsantwort

5Hz (V/f)

20Hz (SVC)

Frequenzbereich

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

Eingegebene Frequenzentschließung

Digital-Einstellung: 0,01 Hz

Analoge Einstellung: maximale Frequenz x 0,1%

Startdrehmoment

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

Drehmomentregelgenauigkeit

SVC: innerhalb 5Hz10% über 5Hz5%

VC: 3,0%

V-/fkurve

V / f-Kurvenart: Gerade, Mehrpunkt, Potenz-Funktion, V/f-Trennung;

Drehmomentauftriebsunterstützung: Automatischer Drehmomentauftrieb (Werkseinstellung), manueller Drehmomentauftrieb

Frequenz, die Rampe gibt

Unterstützung linear und Sen-Kurvebeschleunigung und -verlangsamung;

4 Gruppen Beschleunigung und Verzögerungszeit, Einstellbereich 0.00s | 60000s

DC-Busspannungsregelung

Überspannungsstallsteuerung: begrenzen Sie die Stromerzeugung des Motors, indem Sie die Ausgangsfrequenz justieren, um die, Spannungsstörung zu überspringen zu vermeiden;

Undervoltagestallsteuerung: steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Gierungsausfall zu vermeiden

VdcMax-Steuerung: Begrenzen Sie die Menge von Macht erzeugt durch den Motor, indem Sie die Ausgangsfrequenz justieren, um Überspannungsreise zu vermeiden;

VdcMin-Steuerung: Steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Sprung Undervoltagestörung zu vermeiden

Trägerfrequenz

1kHz~16kHz (schwankt abhängig von der Art)

Startmethode

Direkter Anfang (sein kann gelegte DC-Bremse); Spurhaltungsanfang der Geschwindigkeit

Endmethode

Verlangsamungshalt (sein kann gelegtes bremsendes DC); frei zu stoppen

Maincontrol-Funktion

Rütteln Sie Steuerung, Herabsinkensteuerung, die Operation bis mit 16 Geschwindigkeiten, gefährliche Geschwindigkeitsvermeidung, Schwingenfrequenzoperation, Beschleunigung und Verzögerungszeitschaltung, VF-Trennung, über der Erregung, die, Prozess PID-Steuerung bremst, schlafen Sie und Weck- Funktion, eingebaute einfache PLC-Logik, virtuelle eingegebene und Ausgangsanschlüsse, eingebaute Verzögerungseinheit, eingebaute Vergleichseinheit und Logikeinheit, Parameterunterstützung und Wiederaufnahme, perfekte Störungsaufzeichnung, Störungszurückstellen, zwei Gruppen des Motors parametersfreeswitching, Software-Tauschenertragverdrahtung, die AUF-/AB Anschlüsse

Funktion

Tastatur

Tastatur LED Digital und LCD-Tastatur (Wahl) und externe LED-Anzeige

Kommunikation

Standard:

MODBUS-Kommunikation

Eingegebener Anschluss

Größe A: 4 Anschlüsse des digitalen Input und Anschlüsse mit 1 Analogeingaben

Größe B: 5 Anschlüsse des digitalen Input, von denen einer Hochgeschwindigkeitsimpulsinput bis zu 50kHz stützt; Analogeingabe 2 terminalssupport 0 | Spannung 10V Input oder 0 | gegenwärtiger Input 20mA;

Ausgangsanschluss

Sortieren Sie einen 1 Digitalergebnisanschluß;

1 Relaisausgabeausgangsanschluß (Unterstützung NICHT einzig)

1 Analogausgabeanschlussblöck, Unterstützung 0 | Stromabgabe 20mA oder 0 | Ertrag der Spannung 10V;

Digitalergebnisanschluß der Größe B 1;

1 HochgeschwindigkeitsimpulsAusgangsanschluss (Open-Collector-Art), Unterstützung 0 | Signalausgabe der Rechteckwelle 50kHz;

1 Relaisausgabeausgangsanschluß (STÜTZEN Sie sich NICHT UND NC)

1 Analogausgabeanschlussblöck, Unterstützung 0 | Stromabgabe 20mA oder 0 | Ertrag der Spannung 10V;

Schutz

Siehe Kapitel 6" Störungssuche und Gegenmaßnahmen“ für die Schutzfunktion

Umwelt

Installationsstandort

Innen-, kein direktes Sonnenlicht, Staub, Schadgas, brennbares Gas, Ölrauch, Dampf, Tropfenfänger oder Salz.

Höhe

0-3000m.inverter wird herabgesetzt, wenn Höhe höherer than1000m und Nennleistungsstrom um 1% wenn Höhenzunahme um 100m verringert

Umgebende Temperatur

-10°C~ +40°C, gegenwärtige Abnahme der maximalen (herab setzte, wenn die umgebende Temperatur zwischen 40°C und 50°C ist), Nennleistung 50°C um 1,5% wenn Temperaturanstieg durch 1°C

Feuchtigkeit

Kleiner als 95%RH, ohne zu kondensieren

Erschütterung

Weniger als 5,9 m/s2 (0,6 g)

Lagertemperatur

-20°C | +60°C

Andere

Installation

An der Wand befestigtes, Boden-kontrolliertes Kabinett, transmural

Schutzniveau

IP20

Kühlverfahren

Das Druckluftabkühlen FÜR GRÖSSE B, SORTIEREN A (NATÜRLICHES ABKÜHLEN)

Modell

Energiekapazität

(KVA)

Eingangsstrom

(a)

Ausgangsstrom (A)

Anwendbarer Motor

(Kilowatt)

GRÖSSE

Bremseinheit

Schwere Last

Helle Last

Phase 3: 380V-480V, 50/60Hz

VFD500M-R75GT4B

1,6

3,2

2,5

4,2

0,75

GRÖSSE B

Intern

VFD500M-1R5GT4B

2,8

4,7

4,2

5,6

1,5

VFD500M-2R2GT4B

3,7

7,8

5,6

9,4

2,2

VFD500M-4R0GT4B

6,2

11,6

9,4

10,5

3,7

VFD500M-5R5GT4B

8,6

15,6

13,0

17,0

5,5

GRÖSSE C

Intern

VFD500M-7R5GT4B

11,2

20,5

17,0

23,0

7,5

1 Phase: 200-240V, 50/60Hz

VFD500M-R40GS2B

1,2

6,9

2,8

3,2

0,4

SIZEA

Intern

VFD500M-R75GS2B

2,1

12,2

4,5

4,8

0,75

VFD500M-1R5GS2B

3,1

17,0

8,0

10,6

1,5

SIZEB

VFD500M-2R2GS2B

4,1

21,0

10,6

12,5

2,2

Phase 3: 200V-240V, 50/60Hz

VFD500M-R40GT2B

1,2

4

2,8

3,2

0,4

Größe B

Intern

VFD500M-R75GT2B

2,1

7,1

4,5

4,8

0,75

VFD500M-1R5GT2B

3,1

11,3

8,0

10,6

1,5

VFD500M-2R2GT2B

4,1

14,5

10,6

12,5

2,2
