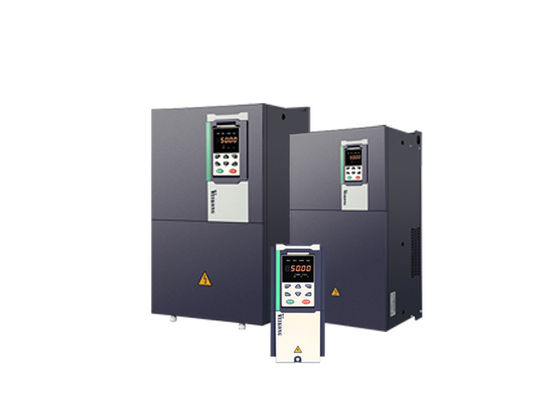

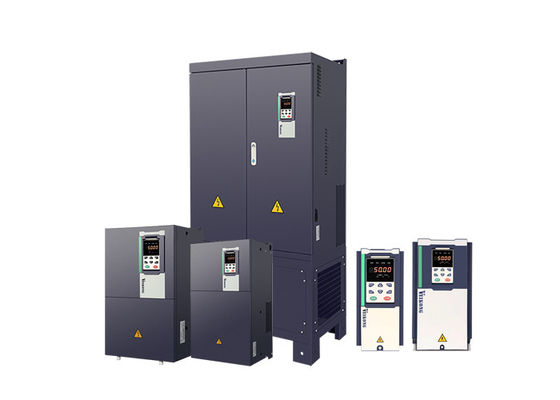

Frequenzumrichter 480Vac Wechselstrom-Antrieb 15HP 25HP 30HP EMC C3 mit Vektor-Steuerung
| Herkunftsort | CHINA |
|---|---|
| Markenname | VEIKONG |
| Zertifizierung | CE |
| Modellnummer | VFD500 |
| Min Bestellmenge | 1 |
| Preis | Negotiable |
| Verpackung Informationen | Karton und Holzkiste |
| Lieferzeit | 3 Tage, hängen von der Auftragsquantität ab |
| Zahlungsbedingungen | Western Union, T/T, L/C, D/A, D/P, Paypal |
| Versorgungsmaterial-Fähigkeit | 15000 Stück pro Monat |
Produktdetails
| Produktname | Frequenzumrichter 7HP 10HP 15HP 25HP 30HP | Spannungsbereich | 380V-480VAC |
|---|---|---|---|
| Steuermodus | V-/Fsteuerung, Vektor Steuerung, usw. | Vorbildliches Range | 0.75kw-710kw |
| Frequenzbereich | 0-2000hz | Klaviatur | LED/LCD |
| Markieren | Frequenzumrichter 30HP Wechselstrom-Antrieb,Vektor-Steuerfrequenz-Inverter Wechselstrom-Antrieb,Variabler Frequenz-Antrieb EMC C3 VFD |
||
Produkt-Beschreibung
Wechselstrom-Antrieb Frequenzumrichter 7HP 10HP 15HP 25HP 30HP mit Vektor-Steuerung
Produkt-Vorteile
1, mit innerhalb Filter- und Gebäudeblockentwurf EMC C3 für IO-Erweiterungskarte und verschiedenen Arten der SEITEN-Karte
2, Spitzenleistung in unserer Industrie, die im Drehmoment in kleiner als 1hz 0.5hz 0.25hz 0.1hz und 0hz darstellen
es kann mit jeder inländischen chinesischen Marke für Abtriebsdrehmoment vergleichen.
3, Laufruhe und Stabilität, stützen optionale LCD-Tastatur und Doppelanzeigentastatur. Unterstützungs-PC-Werkzeuge. stützen Sie modbus485, canopen, profinet Kommunikation.
4, lärmarmes auf Motor und schneller Antwort für Beschleunigung 0.1S und Verlangsamung ohne tote Zone
5, Rück- und vorwärts freie Schaltung
6, Schlafenfunktion und energiesparende Funktion sowie bauten PLC-Programmierung ein
7, Spannungssteuerung und Drehmomentmodussteuerung
8, Unterstützung zwei Gruppenbewegungsparameter, die die zwei Bewegungszugeschaltete Steuerung verwirklichen können
Technische Spezifikationen
| Einzelteil | Spezifikation | |
| Input | Eingangsspannung |
1phase/3phase 220V: 200V~240V 3 Phase 380V-480V: 380V~480V |
| Erlaubte Spannungsschwankungsstrecke | -15%~10% | |
| Eingegebene Frequenz | 50Hz/60Hz, Schwankung weniger als 5% | |
| Ertrag | Ausgangsspannung | 3phase: Spannung 0~input |
| Überlastbarkeit |
Universelle Anwendung: 60S für 150% des Nennstroms Helle Lasteinleitung: 60S für 120% des Nennstroms |
|
| Steuerung | Steuermodus |
V-/fsteuerung Sensorless-Fluss-Vektorsteuerung ohne SEITEN-Karte (SVC) Sensor-Geschwindigkeitsfluss-Vektorsteuerung mit SEITEN-Karte (VC) |
| Betriebsart | Geschwindigkeitsregelung, Drehmomentsteuerung (SVC und VC) | |
| Drehzahlbereich |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
| Geschwindigkeitsregelungsgenauigkeit |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
| Geschwindigkeitsantwort |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
| Frequenzbereich |
0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC) |
|
| Eingegebene Frequenzentschließung |
Digital-Einstellung: 0,01 Hz Analoge Einstellung: maximale Frequenz x 0,1% |
|
| Startdrehmoment |
150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC) |
|
| Drehmomentregelgenauigkeit |
SVC: innerhalb 5Hz10% über 5Hz5% VC: 3,0% |
|
| V-/fkurve |
V / f-Kurvenart: Gerade, multi Punkt, Potenz-Funktion, V/f-Trennung; Drehmomentauftriebsunterstützung: Automatischer Drehmomentauftrieb (Werkseinstellung), manueller Drehmomentauftrieb |
|
| Frequenz, die Rampe gibt |
Unterstützung linear und Sen-Kurvebeschleunigung und -verlangsamung; 4 Gruppen Beschleunigung und Verzögerungszeit, Einstellbereich 0.00s | 60000s |
|
| DC-Busspannungsregelung |
Überspannungsstallsteuerung: begrenzen Sie die Stromerzeugung des Motors, indem Sie die Ausgangsfrequenz justieren, um die, Spannungsstörung zu überspringen zu vermeiden;
Unter-Spannungsstallsteuerung: steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Gierungsausfall zu vermeiden
VdcMax-Steuerung: Begrenzen Sie die Menge von Macht erzeugt durch den Motor, indem Sie die Ausgangsfrequenz justieren, um Überspannungsreise zu vermeiden; VDC minimales Steuer-: Steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Sprungsunterspannungsstörung zu vermeiden |
|
| Trägerfrequenz | 1kHz~12kHz (schwankt abhängig von der Art) | |
| Startmethode | Direkter Anfang (sein kann gelegte DC-Bremse); Spurhaltungsanfang der Geschwindigkeit | |
| Endmethode | Verlangsamungshalt (sein kann gelegtes bremsendes DC); frei zu stoppen | |
| Hauptkontrollfunktion | Rütteln Sie Steuerung, Herabsinkensteuerung, die Operation bis mit 16 Geschwindigkeiten, gefährliche Geschwindigkeitsvermeidung, Schwingenfrequenzoperation, Beschleunigung und Verzögerungszeitschaltung, VF-Trennung, über der Erregung, die, Prozess PID-Steuerung bremst, schlafen Sie und Weck- Funktion, eingebaute einfache PLC-Logik, virtuelle eingegebene und Ausgangsanschlüsse, eingebaute Verzögerungseinheit, eingebaute Vergleichseinheit und Logikeinheit, Parameterunterstützung und Wiederaufnahme, perfekte Störungsaufzeichnung, Störungszurückstellen, zwei Gruppen des Motors parametersfreeswitching, Software-Tauschenertragverdrahtung, die AUF-/AB Anschlüsse | |
| Funktion | Tastatur | Tastatur LED Digital und LCD-Tastatur (Wahl) |
| Kommunikation |
Standard: MODBUS-Kommunikation KANN SICH ÖFFNEN UND PROFINET (IN DER ENTWICKLUNG) |
|
| SEITEN-Karte | Zuwachskodierer-Schnittstellen-Karte (Differenzausgang und Open-Collector), Drehtransformator Karte | |
| Eingegebener Anschluss |
Standard: 5 Anschlüsse des digitalen Input, von denen einer Hochgeschwindigkeitsimpulsinput bis zu 50kHz stützt; 2 Analogeingabeanschlüsse, Unterstützung 0 | Spannung 10V Input oder 0 | gegenwärtiger Input 20mA; Wahlkarte: 4 Anschlüsse des digitalen Input 2 Spannungsinput der Analogeingabe terminals.support-10V-+10V |
|
| Ausgangsanschluss |
Standard: 1 Digitalergebnisanschluß; 1 HochgeschwindigkeitsimpulsAusgangsanschluss (Open-Collector-Art), Unterstützung 0 | Signalausgabe der Rechteckwelle 50kHz; 1 Relaisausgabeausgangsanschluß (zweites Relais ist eine Wahl) 2 Analogausgabeanschlussblöck, Unterstützung 0 | Stromabgabe 20mA oder 0 | Ertrag der Spannung 10V; Wahlkarte: 4 Digitalergebnisanschlüsse |
|
| Schutz | Siehe Kapitel 6" Störungssuche und Gegenmaßnahmen“ für die Schutzfunktion | |
| Umwelt | Installationsstandort | Innen-, kein direktes Sonnenlicht, Staub, Schadgas, brennbares Gas, Ölrauch, Dampf, Tropfenfänger oder Salz. |
| Höhe | 0-3000m.inverter wird herabgesetzt, wenn Höhe höherer than1000m und Nennleistungsstrom um 1% wenn Höhenzunahme um 100m verringert | |
| Umgebende Temperatur | -10°C~ +40°C, gegenwärtige Abnahme der maximalen (herab setzte, wenn die umgebende Temperatur zwischen 40°C und 50°C ist), Nennleistung 50°C um 1,5% wenn Temperaturanstieg durch 1°C | |
| Feuchtigkeit | Kleiner als 95%RH, ohne zu kondensieren | |
| Erschütterung | Weniger als 5,9 m/s2 (0,6 g) | |
| Lagertemperatur | -20°C | +60°C | |
| Andere | Installation | An der Wand befestigtes, Boden-kontrolliertes Kabinett, transmural |
| Schutzniveau | IP20 | |
| Kühlverfahren | Druckluftabkühlen | |
| EMC | CER ROHS |
Interner EMC-Filter Willigt mit EN61800-3 ein Kategorie C3 3. Umwelt |
Vorbildliches Range
| Modell |
Energiekapazität (KVA) |
Eingangsstrom (a) |
Ausgangsstrom (A) |
Anwendbarer Motor (Kilowatt) |
GRÖSSE | Bremseinheit | |
| Schwere Last | Helle Last | ||||||
| Dreiphasig: 380-480V, 50/60Hz | |||||||
| VFD500-R75GT4B | 1,5 | 3,4 | 2,5 | 4,2 | 0,75 | GRÖSSE A | Intern |
| VFD500-1R5GT4B | 3 | 5 | 4,2 | 5,6 | 1,5 | ||
| VFD500-2R2GT4B | 4 | 5,8 | 5,6 | 9,4 | 2,2 | ||
| VFD500-4R0G/5R5PT4B | 5,9 | 10,5 | 9,4 | 13,0 | 3,7 | ||
| VFD500-5R5G/7R5PT4B | 8,9 | 14,6 | 13,0 | 17,0 | 5,5 | GRÖSSE B | |
| VFD500-7R5G/011PT4B | 11 | 20,5 | 17,0 | 23,0 | 7,5 | ||
| VFD500-011G/015PT4B | 17 | 26,0 | 25,0 | 31,0 | 11 | GRÖSSE C | Intern |
| VFD500-015G/018PT4B | 21 | 35,0 | 32,0 | 37,0 | 15 | ||
| VFD500-018G/022PT4B | 24 | 38,5 | 37,0 | 45,0 | 18,5 | GRÖSSE D | |
| VFD500-022G/030PT4B | 30 | 46,5 | 45,0 | 57,0 | 22 | ||
| VFD500-030G/037PT4 | 40 | 62,0 | 60,0 | 75,0 | 30 | GRÖSSE E | Wahl |
| VFD500-037G/045PT4 | 50 | 76,0 | 75,0 | 87,0 | 37 | ||
| VFD500-045G/055PT4 | 60 | 92,0 | 90,0 | 110,0 | 45 | GRÖSSE F | |
| VFD500-055G/075PT4 | 75 | 113,0 | 110,0 | 135,0 | 55 | ||
| VFD500-075G/090PT4 | 104 | 157,0 | 152,0 | 165,0 | 75 | GRÖSSE G | |
| VFD500-090G/110PT4 | 112 | 170,0 | 176,0 | 210,0 | 90 | Extern | |
| VFD500-110G/132PT4 | 145 | 220,0 | 210,0 | 253,0 | 110 | GRÖSSE H | |
| VFD500-132G/160PT4 | 170 | 258,0 | 253,0 | 304,0 | 132 | GRÖSSE I | |
| VFD500-160G/185PT4 | 210 | 320,0 | 304,0 | 360,0 | 160 | ||
| VFD500-185G/200PT4 | 245 | 372,0 | 360,0 | 380,0 | 185 | GRÖSSE J | |
| VFD500-200G/220PT4 | 250 | 380,0 | 380,0 | 426,0 | 200 | ||
| VFD500-220G/250PT4 | 280 | 425,0 | 426,0 | 465,0 | 220 | GRÖSSE K | |
| VFD500-250G/280PT4 | 315 | 479,0 | 465,0 | 520,0 | 250 | ||
| VFD500-280G/315PT4 | 350 | 532,0 | 520,0 | 585,0 | 280 | GRÖSSE L | |
| VFD500-315G/355PT4 | 385 | 585,0 | 585,0 | 650,0 | 315 | ||
| VFD500-355G/400PT4 | 420 | 638,0 | 650,0 | 725,0 | 355 | GRÖSSE M | |
| VFD500-400G/450PT4 | 470 | 714,0 | 725,0 | 820,0 | 400 | ||
| VFD500-450G/500PT4 | 530 | 800,0 | 820,0 | / | 450 | GRÖSSE N | |
| VFD500-500G/560PT4 | 580 | 880,0 | 900,0 | / | 500 | ||
| VFD500-560G/630PT4 | 630 | 950,0 | 980,0 | / | 560 | GRÖSSE O | |
| VFD500-630GT4 | 710 | 1080 | 1120. | / | 630 | GRÖSSE O | |
| VFD500-710GT4 | 790 | 1200 | 1260 | / | 710 | GRÖSSE O | |
| Einphasiges: 220V, 50/60HZ | |||||||
| VFD500-R40GS2 | 1,3 | 6,0 | 3,2 | 5,6 | 0,4 | GRÖSSE A | Eingebaut |
| VFD500-R75GS2 | 2,4 | 11,0 | 5,6 | 8,0 | 0,75 | GRÖSSE A | |
| VFD500-1R5GS2 | 3,5 | 15,0 | 8,0 | 10,6 | 1,5 | GRÖSSE A | |
| VFD500-2R2GS2 | 5,5 | 25,0 | 10,6 | 14,0 | 2,2 | GRÖSSE A | |
| VFD500-4R0GS2 | 7,7 | 35,0 | 17,0 | 23,0 | 4,0 | GRÖSSE B | |
| VFD500-5R5GS2 | 8,9 | 53,0 | 25,0 | 31,0 | 5,5 | GRÖSSE C | |
| VFD500-7R5GS2 | 11 | 67,0 | 32,0 | 37,0 | 7,5 | GRÖSSE C | |
Produkt-Anwendung
