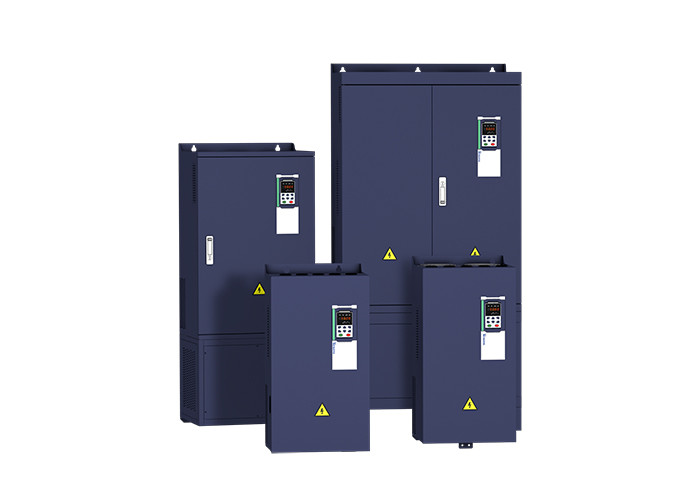

variable Frequenzumrichter 20hp 25hp 30hp 40hp für Wechselstrommotor

Einzelteil

Specifiation

Input

Eingangsspannung

1phase/3phase 220V: 200V~240V

3 Phase 380V-480V: 380V~480V

Erlaubte Spannungsschwankungsstrecke

-15%~10%

Eingegebene Frequenz

50Hz/60Hz, Schwankung weniger als 5%

Ertrag

Ausgangsspannung

3phase: Spannung 0~input

Überlastbarkeit

Universelle Anwendung: 60S für 150% des Nennstroms

Helle Lasteinleitung: 60S für 120% des Nennstroms

Steuerung

Steuermodus

V-/fsteuerung

Sensorless-Fluss-Vektorsteuerung ohne SEITEN-Karte (SVC)

Sensor-Geschwindigkeitsfluss-Vektorsteuerung mit SEITEN-Karte (VC)

Betriebsart

Geschwindigkeitsregelung, Drehmomentsteuerung (SVC und VC)

Drehzahlbereich

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

Geschwindigkeitsregelungsgenauigkeit

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

Geschwindigkeitsantwort

5Hz (V/f)

20Hz (SVC)

50Hz (VC)

Frequenzbereich

0.00~600.00Hz (V/f)

0.00~200.00Hz (SVC)

0.00~400.00Hz (VC)

Eingegebene Frequenzentschließung

Digital-Einstellung: 0,01 Hz

Analoge Einstellung: maximale Frequenz x 0,1%

Startdrehmoment

150%/0.5Hz (V/f)

180%/0.25Hz (SVC)

200%/0Hz (VC)

Drehmomentregelgenauigkeit

SVC: innerhalb 5Hz10% über 5Hz5%

VC: 3,0%

V-/fkurve

V / f-Kurvenart: Gerade, Mehrpunkt, Potenz-Funktion, V/f-Trennung;

Drehmomentauftriebsunterstützung: Automatischer Drehmomentauftrieb (Werkseinstellung), manueller Drehmomentauftrieb

Frequenz, die Rampe gibt

Unterstützung linear und Sen-Kurvebeschleunigung und -verlangsamung;

4 Gruppen Beschleunigung und Verzögerungszeit, Einstellbereich 0.00s | 60000s

DC-Busspannungsregelung

Überspannungsstallsteuerung: begrenzen Sie die Stromerzeugung des Motors, indem Sie die Ausgangsfrequenz justieren, um die, Spannungsstörung zu überspringen zu vermeiden;

Undervoltagestallsteuerung: steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Gierungsausfall zu vermeiden

VdcMax-Steuerung: Begrenzen Sie die Menge von Macht erzeugt durch den Motor, indem Sie die Ausgangsfrequenz justieren, um Überspannungsreise zu vermeiden;

VdcMin-Steuerung: Steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Sprung Undervoltagestörung zu vermeiden

Trägerfrequenz

1kHz~12kHz (schwankt abhängig von der Art)

Startmethode

Direkter Anfang (sein kann gelegte DC-Bremse); Spurhaltungsanfang der Geschwindigkeit

Endmethode

Verlangsamungshalt (sein kann gelegtes bremsendes DC); frei zu stoppen

Maincontrol-Funktion

Rütteln Sie Steuerung, Herabsinkensteuerung, die Operation bis mit 16 Geschwindigkeiten, gefährliche Geschwindigkeitsvermeidung, Schwingenfrequenzoperation, Beschleunigung und Verzögerungszeitschaltung, VF-Trennung, über der Erregung, die, Prozess PID-Steuerung bremst, schlafen Sie und Weck- Funktion, eingebaute einfache PLC-Logik, virtuelle eingegebene und Ausgangsanschlüsse, eingebaute Verzögerungseinheit, eingebaute Vergleichseinheit und Logikeinheit, Parameterunterstützung und Wiederaufnahme, perfekte Störungsaufzeichnung, Störungszurückstellen, zwei Gruppen des Motors parametersfreeswitching, Software-Tauschenertragverdrahtung, die AUF-/AB Anschlüsse

Funktion

Tastatur

Tastatur LED Digital und LCD-Tastatur (Wahl)

Kommunikation

Standard:

MODBUS-Kommunikation

KANN SICH ÖFFNEN UND PROFINET (IN DER ENTWICKLUNG)

SEITEN-Karte

Zuwachskodierer-Schnittstellen-Karte (Differenzausgang und Open-Collector), Drehtransformator Karte

Eingegebener Anschluss

Standard:

5 Anschlüsse des digitalen Input, von denen einer Hochgeschwindigkeitsimpulsinput bis zu 50kHz stützt;

2 Analogeingabeanschlüsse, Unterstützung 0 | Spannung 10V Input oder 0 | gegenwärtiger Input 20mA;

Wahlkarte:

4 Anschlüsse des digitalen Input

2 Spannungsinput der Analogeingabe terminals.support-10V-+10V

Ausgangsanschluss

Standard:

1 Digitalergebnisanschluß;

1 HochgeschwindigkeitsimpulsAusgangsanschluss (Open-Collector-Art), Unterstützung 0 | Signalausgabe der Rechteckwelle 50kHz;

1 Relaisausgabeausgangsanschluß (zweites Relais ist eine Wahl)

2 Analogausgabeanschlussblöck, Unterstützung 0 | Stromabgabe 20mA oder 0 | Ertrag der Spannung 10V;

Wahlkarte: 4 Digitalergebnisanschlüsse

Schutz

Siehe Kapitel 6" Störungssuche und Gegenmaßnahmen“ für die Schutzfunktion

Umwelt

Installationsstandort

Innen-, kein direktes Sonnenlicht, Staub, Schadgas, brennbares Gas, Ölrauch, Dampf, Tropfenfänger oder Salz.

Höhe

0-3000m.inverter wird herabgesetzt, wenn Höhe höherer than1000m und Nennleistungsstrom um 1% wenn Höhenzunahme um 100m verringert

Umgebende Temperatur

-10°C~ +40°C, gegenwärtige Abnahme der maximalen (herab setzte, wenn die umgebende Temperatur zwischen 40°C und 50°C ist), Nennleistung 50°C um 1,5% wenn Temperaturanstieg durch 1°C

Feuchtigkeit

Kleiner als 95%RH, ohne zu kondensieren

Erschütterung

Weniger als 5,9 m/s2 (0,6 g)

Lagertemperatur

-20°C | +60°C

Andere

Installation

An der Wand befestigtes, Boden-kontrolliertes Kabinett, transmural

Schutzniveau

IP20

Kühlverfahren

Druckluftabkühlen

EMC

CER ROHS

Interner EMC-Filter

Willigt mit EN61800-3 ein

Kategorie C3
