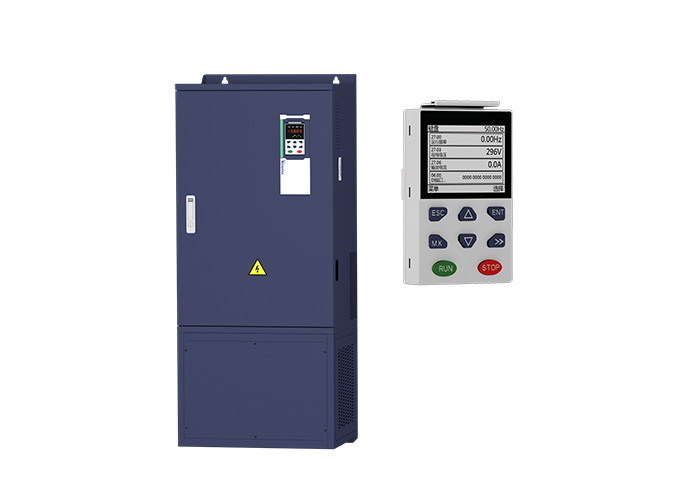

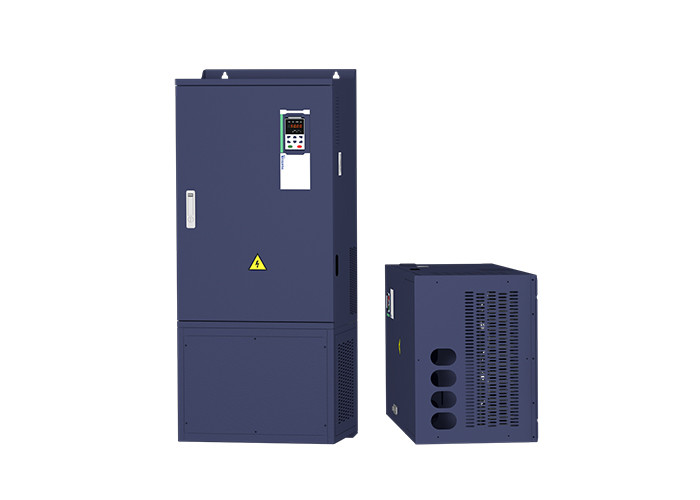

Maschinen-Inverter CNC CNC-0.75kw-710kw schießen VFD-Positionssteuerung in die Höhe
| Herkunftsort | China |
|---|---|
| Markenname | VEIKONG |
| Zertifizierung | CE |
| Modellnummer | VFD500 |
| Min Bestellmenge | 1 |
| Preis | Negotiable |
| Verpackung Informationen | die Energie weniger als Gebrauch 45kw Karton, fahrend von Gebrauch 45kw Holzetui ab |
| Lieferzeit | 3 Tage, hängen von der Auftragsquantität ab |
| Zahlungsbedingungen | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit | 15000 Stück pro Monat |
Produktdetails
| Produkt-Name | Inverter für CNC-Maschine | Energie | 0.75kw-710kw |
|---|---|---|---|
| Last | Cnc-Spindelmaschine | Steuermodus | Positionssteuerung |
| Spannung | 220v/380v | Phase | Einphasig/dreiphasig |
| Markieren | Spindel VFD CNC-710kw,Maschinen-Inverter CNC-710kw,Maschinen-Inverter CNC-0.75kw |
||
Produkt-Beschreibung
VFD-Spindelbewegungsinverterfrequenzumrichter VFD für CNC-Maschine
VEIKONG heißes Verkaufsvfd
VFD500M ist Hochleistungsvektorsteuer- Mini-vfd
VFD500 ist hohes performacne allgemeines vfd
VFD550 ist hohes perfromance spezielles vfd mit Positionssteuerung.
VFD530 ist Hochleistung spezielles vfd mit anhebender Funktion, stützt 2 PID, die synchrone Unterstützung und Asynchronmotoren
VFD500-PV ist Solarpumpeninverter.
VFD510 ist Inverter IP65
Warum VEIONG wählen Sie:
1, 180% Drehmoment an 0.25hz;
2, Vektorsteuerung mit offenem Regelkreis-, Regelung;
3, die Bewegungsparameter, selbst-lernend automatisch identifizieren;
4, installieren PID, Hauptspindelsteuerung für CNC-Drehbank;
5, Modbus-Übertragungsprotokoll, RS485 Kommunikation, CANlink
6, einfacher PLC und Mehrstufengeschwindigkeit;
7, Spurhaltungsfunktion der Geschwindigkeit;
8, automatische Anpassung der Trägerfrequenz;
9, Pendelfrequenz;
10, verschiedene Schutzmechanismen (vorbei gegenwärtig/über Spannung/Überlastung, der Überhitzung, usw.),
zu den Inverter und den Motor schützen.
Hardware-Eigenschaften
- Verarbeitende Doppel-CPU, genauere Steuerung
- Unter Verwendung der spätesten Generation IGBT
- 0.4k~22kW mit innerer Standardbremseinheit
- Innerer Filter EMC C3 mit dem Bruchstellenentwurf, bequemem für Zugang und Trennung, treffen unterschiedliches
- PCBA-Beschichtungsverfahren, Zunahmeumweltanpassungsfähigkeit
- Einzigartige Steueranschlüsse: einfacher elektronischer Schalter eingestellt, um die Umwandlung zwischen Quelle und Wanne von Input-/Outputanschlüssen abzuschließen
- Beziehen Sie (gegenwärtiges) loses, Reise oder nicht könnte vorgewählt werden
- Thermischer Entwurf IGBT
- Drahtlose FanBlockbauweise, einfach zu ersetzen oder instandzuhalten
- Verbindungszusatzlüfter macht den Antrieb passend für schlechtere Umwelt
Verteilerliste des Parameters VFD500
| Klassifikation | Parametergruppe | Seite |
| Häufig benutzte Parameter | 00: Grundfunktion | Seite 30 |
| 01: Frequenzquellauswahl | Seite 32 | |
| 02: Anfang und Halt | Seite 37 | |
| 03: Rampe und S-Kurve | Seite 39 | |
| 04: Entsprechungs- und Impulsinput | Seite 41 | |
| 05: Entsprechungs- und Impulsertrag | Seite 45 | |
| 06: Multifunktions-Digital-Input (DI) | Seite 46 | |
| 07: Multifunktions-Digitalergebnis (TUN Sie) | Seite 49 | |
| 08: Digitalergebniseinstellung | Seite 51 | |
| Motorsteuerung | 10: Kodiererart | Seite 53 |
| 11: Parmeter Motor1 | Seite 54 | |
| 12: Parameter Motor1 VFcontrol | Seite 56 | |
| 13: Vektor Motor1 controlparameter | Seite 58 | |
| 14: Drehmomentsteuerung | Seite 59 | |
| 16: Energiesparende Steuerung | Seite 61 | |
| Anzeige und Schutz | 20: Verbraucherbestimmte Parameter | Seite 62 |
| 21: Tastatur und Anzeige | Seite 63 | |
| 22: Wechselstrom-Antriebskonfiguration | Seite 65 | |
| 23: Antriebsschutz-Funktionseinstellung | Seite 67 | |
| 24: Motorschutzparameter | Seite 70 | |
| 25: Spurhaltungsparameter der Störung | Seite 72 | |
| 26: Störungsaufnahmeparameter | Seite 72 | |
| 27: Überwachung des Parameters | Seite 74 | |
| Kommunikation | 30: Modbus-Kommunikation | Seite 75 |
| Anwendung | 40: Prozess PID-Funktion | Seite 77 |
| 41: Schlaffunktion | Seite 81 | |
| 42: Einfacher PLC | Seite 82 | |
| 43: Programmierbare Verzögerungseinheit | Seite 84 | |
| 44: Komparator und Logikeinheit/Prüfer | Seite 86 | |
| 45: Multifunktionszähler | Seite 90 | |
| Motor 2 | 60: Grundlegender Parameter Motor2 | Seite 91 |
| 61: Parameter Motor2 | Seite 91 | |
| 62: Parameter Motor2 VF Steuer | Seite 92 | |
| 63: Parameter des Vektors Motor2 Steuer | Seite 92 |
Techincal-Parameter:
| Einzelteil | Specifiation | |
| Input | Inuput-Spannung |
1phase/3phase 220V: 200V~240V 3 Phase 380V-480V: 380V~480V |
| Erlaubte Spannungsschwankungsstrecke | -15%~10% | |
| Eingegebene Frequenz | 50Hz/60Hz, Schwankung weniger als 5% | |
| Ertrag | Ausgangsspannung | 3phase: Spannung 0~input |
| Überlastbarkeit |
Universelle Anwendung: 60S für 150% des Nennstroms Helle Lasteinleitung: 60S für 120% des Nennstroms |
|
| Steuerung | Steuermodus |
V-/fsteuerung Sensorless-Fluss-Vektorsteuerung ohne SEITEN-Karte (SVC) Sensor-Geschwindigkeitsfluss-Vektorsteuerung mit SEITEN-Karte (VC) |
| Betriebsart | Geschwindigkeitsregelung, Drehmomentsteuerung (SVC und VC) | |
| Drehzahlbereich |
1:100 (V/f) 1:200 (SVC) 1:1000 (VC) |
|
| Geschwindigkeitsregelungsgenauigkeit |
±0.5% (V/f) ±0.2% (SVC) ±0.02% (VC) |
|
| Geschwindigkeitsantwort |
5Hz (V/f) 20Hz (SVC) 50Hz (VC) |
|
| Frequenzbereich |
0.00~600.00Hz (V/f) 0.00~200.00Hz (SVC) 0.00~400.00Hz (VC) |
|
| Eingegebene Frequenzentschließung |
Digital-Einstellung: 0,01 Hz Analoge Einstellung: maximale Frequenz x 0,1% |
|
| Startdrehmoment |
150%/0.5Hz (V/f) 180%/0.25Hz (SVC) 200%/0Hz (VC) |
|
| Drehmomentregelgenauigkeit |
SVC: innerhalb 5Hz10% über 5Hz5% VC: 3,0% |
|
| V-/fkurve |
V / f-Kurvenart: Gerade, Mehrpunkt, Potenz-Funktion, V/f-Trennung; Drehmomentauftriebsunterstützung: Automatischer Drehmomentauftrieb (Werkseinstellung), manueller Drehmomentauftrieb |
|
| Frequenz, die Rampe gibt |
Unterstützung linear und Sen-Kurvebeschleunigung und -verlangsamung; 4 Gruppen Beschleunigung und Verzögerungszeit, Einstellbereich 0.00s | 60000s |
|
| DC-Busspannungsregelung |
Überspannungsstallsteuerung: begrenzen Sie die Stromerzeugung des Motors, indem Sie die Ausgangsfrequenz justieren, um die, Spannungsstörung zu überspringen zu vermeiden;
Undervoltagestallsteuerung: steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Gierungsausfall zu vermeiden
VdcMax-Steuerung: Begrenzen Sie die Menge von Macht erzeugt durch den Motor, indem Sie die Ausgangsfrequenz justieren, um Überspannungsreise zu vermeiden; VdcMin-Steuerung: Steuern Sie die Leistungsaufnahme des Motors, indem Sie die Ausgangsfrequenz justieren, um Sprung Undervoltagestörung zu vermeiden |
|
| Trägerfrequenz | 1kHz~12kHz (schwankt abhängig von der Art) | |
| Startmethode | Direkter Anfang (sein kann gelegte DC-Bremse); Spurhaltungsanfang der Geschwindigkeit | |
| Endmethode | Verlangsamungshalt (sein kann gelegtes bremsendes DC); frei zu stoppen | |
| Maincontrol-Funktion | Rütteln Sie Steuerung, Herabsinkensteuerung, die Operation bis mit 16 Geschwindigkeiten, gefährliche Geschwindigkeitsvermeidung, Schwingenfrequenzoperation, Beschleunigung und Verzögerungszeitschaltung, VF-Trennung, über der Erregung, die, Prozess PID-Steuerung bremst, schlafen Sie und Weck- Funktion, eingebaute einfache PLC-Logik, virtuelle eingegebene und Ausgangsanschlüsse, eingebaute Verzögerungseinheit, eingebaute Vergleichseinheit und Logikeinheit, Parameterunterstützung und Wiederaufnahme, perfekte Störungsaufzeichnung, Störungszurückstellen, zwei Gruppen Bewegungsparameter freie Schaltung, Software-Tauschenertragverdrahtung, die AUF-/AB Anschlüsse | |
| Funktion | Tastatur | Tastatur LED Digital und LCD-Tastatur (Wahl) |
| Kommunikation |
Standard: MODBUS-Kommunikation Wahl: Profibus-DP und DOSE sich ÖFFNEN |
|
| SEITEN-Karte | Zuwachskodierer-Schnittstellen-Karte (Differenzausgang und Open-Collector), Drehtransformator Karte | |
| Eingegebener Anschluss |
Standard: 5 Anschlüsse des digitalen Input, von denen einer Hochgeschwindigkeitsimpulsinput bis zu 50kHz stützt; 2 Analogeingabeanschlüsse, Unterstützung 0 | Spannung 10V Input oder 0 | gegenwärtiger Input 20mA; Wahlkarte: 4 Anschlüsse des digitalen Input 2 Spannungsinput der Analogeingabe terminals.support-10V-+10V |
|
| Ausgangsanschluss |
Standard: 1 Digitalergebnisanschluß; 1 HochgeschwindigkeitsimpulsAusgangsanschluss (Open-Collector-Art), Unterstützung 0 | Signalausgabe der Rechteckwelle 50kHz; 1 Relaisausgabeausgangsanschluß (zweites Relais ist eine Wahl) 2 Analogausgabeanschlussblöck, Unterstützung 0 | Stromabgabe 20mA oder 0 | Ertrag der Spannung 10V; Wahlkarte: 4 Digitalergebnisanschlüsse |
|
| Schutz | Siehe Kapitel 6" Störungssuche und Gegenmaßnahmen“ für die Schutzfunktion | |
| Umwelt | Installationsstandort | Innen-, kein direktes Sonnenlicht, Staub, Schadgas, brennbares Gas, Ölrauch, Dampf, Tropfenfänger oder Salz. |
| Höhe | 0-3000m.inverter wird herabgesetzt, wenn Höhe höherer than1000m und Nennleistungsstrom um 1% wenn Höhenzunahme um 100m verringert | |
| Umgebende Temperatur | -10°C~ +40°C, gegenwärtige Abnahme der maximalen (herab setzte, wenn die umgebende Temperatur zwischen 40°C und 50°C ist), Nennleistung 50°C um 1,5% wenn Temperaturanstieg durch 1°C | |
| Feuchtigkeit | Kleiner als 95%RH, ohne zu kondensieren | |
| Erschütterung | Weniger als 5,9 m/s2 (0,6 g) | |
| Lagertemperatur | -20°C | +60°C | |
| Andere | Installation | An der Wand befestigtes, Boden-kontrolliertes Kabinett, transmural |
| Schutzniveau | IP20 | |
| Kühlverfahren | Druckluftabkühlen | |
Anwendung VEIKONG VFD:
VEIKONG VFD berühmte Marken ersetzen
Modus-Strecke
| Modell |
Energiekapazität (KVA) |
Eingangsstrom (a) |
Ausgangsstrom (A) |
Anwendbarer Motor (Kilowatt) |
GRÖSSE | Bremseinheit | |
| Schwere Last | Helle Last | ||||||
| Dreiphasig: 380-480V, 50/60Hz | |||||||
| VFD500-R75GT4B | 1,5 | 3,4 | 2,5 | 4,2 | 0,75 | GRÖSSE A | Intern |
| VFD500-1R5GT4B | 3 | 5 | 4,2 | 5,6 | 1,5 | ||
| VFD500-2R2GT4B | 4 | 5,8 | 5,6 | 9,4 | 2,2 | ||
| VFD500-4R0G/5R5PT4B | 5,9 | 10,5 | 9,4 | 13,0 | 3,7 | ||
| VFD500-5R5G/7R5PT4B | 8,9 | 14,6 | 13,0 | 17,0 | 5,5 | GRÖSSE B | |
| VFD500-7R5G/011PT4B | 11 | 20,5 | 17,0 | 23,0 | 7,5 | ||
| VFD500-011G/015PT4B | 17 | 26,0 | 25,0 | 31,0 | 11 | GRÖSSE C | Intern |
| VFD500-015G/018PT4B | 21 | 35,0 | 32,0 | 37,0 | 15 | ||
| VFD500-018G/022PT4B | 24 | 38,5 | 37,0 | 45,0 | 18,5 | GRÖSSE D | |
| VFD500-022G/030PT4B | 30 | 46,5 | 45,0 | 57,0 | 22 | ||
| VFD500-030G/037PT4 | 40 | 62,0 | 60,0 | 75,0 | 30 | GRÖSSE E | Wahl |
| VFD500-037G/045PT4 | 50 | 76,0 | 75,0 | 87,0 | 37 | ||
| VFD500-045G/055PT4 | 60 | 92,0 | 90,0 | 110,0 | 45 | GRÖSSE F | |
| VFD500-055G/075PT4 | 75 | 113,0 | 110,0 | 135,0 | 55 | ||
| VFD500-075G/090PT4 | 104 | 157,0 | 152,0 | 165,0 | 75 | GRÖSSE G | |
| VFD500-090G/110PT4 | 112 | 170,0 | 176,0 | 210,0 | 90 | Extern | |
| VFD500-110G/132PT4 | 145 | 220,0 | 210,0 | 253,0 | 110 | GRÖSSE H | |
| VFD500-132G/160PT4 | 170 | 258,0 | 253,0 | 304,0 | 132 | GRÖSSE I | |
| VFD500-160G/185PT4 | 210 | 320,0 | 304,0 | 360,0 | 160 | ||
| VFD500-185G/200PT4 | 245 | 372,0 | 360,0 | 380,0 | 185 | GRÖSSE J | |
| VFD500-200G/220PT4 | 250 | 380,0 | 380,0 | 426,0 | 200 | ||
| VFD500-220G/250PT4 | 280 | 425,0 | 426,0 | 465,0 | 220 | GRÖSSE K | |
| VFD500-250G/280PT4 | 315 | 479,0 | 465,0 | 520,0 | 250 | ||
| VFD500-280G/315PT4 | 350 | 532,0 | 520,0 | 585,0 | 280 | GRÖSSE L | |
| VFD500-315G/355PT4 | 385 | 585,0 | 585,0 | 650,0 | 315 | ||
| VFD500-355G/400PT4 | 420 | 638,0 | 650,0 | 725,0 | 355 | GRÖSSE M | |
| VFD500-400G/450PT4 | 470 | 714,0 | 725,0 | 820,0 | 400 | ||
| VFD500-450G/500PT4 | 530 | 800,0 | 820,0 | / | 450 | GRÖSSE N | |
| VFD500-500G/560PT4 | 580 | 880,0 | 900,0 | / | 500 | ||
| VFD500-560G/630PT4 | 630 | 950,0 | 980,0 | / | 560 | GRÖSSE O | |
| VFD500-630GT4 | 710 | 1080 | 1120. | / | 630 | GRÖSSE O | |
| VFD500-710GT4 | 790 | 1200 | 1260 | / | 710 | GRÖSSE O | |
| Einphasiges: 220V, 50/60HZ | |||||||
| VFD500-R40GS2 | 1,3 | 6,0 | 3,2 | 5,6 | 0,4 | GRÖSSE A | Eingebaut |
| VFD500-R75GS2 | 2,4 | 11,0 | 5,6 | 8,0 | 0,75 | GRÖSSE A | |
| VFD500-1R5GS2 | 3,5 | 15,0 | 8,0 | 10,6 | 1,5 | GRÖSSE A | |
| VFD500-2R2GS2 | 5,5 | 25,0 | 10,6 | 14,0 | 2,2 | GRÖSSE A | |
| VFD500-4R0GS2 | 7,7 | 35,0 | 17,0 | 23,0 | 4,0 | GRÖSSE B | |
| VFD500-5R5GS2 | 8,9 | 53,0 | 25,0 | 31,0 | 5,5 | GRÖSSE C | |
| VFD500-7R5GS2 | 11 | 67,0 | 32,0 | 37,0 | 7,5 | GRÖSSE C | |
